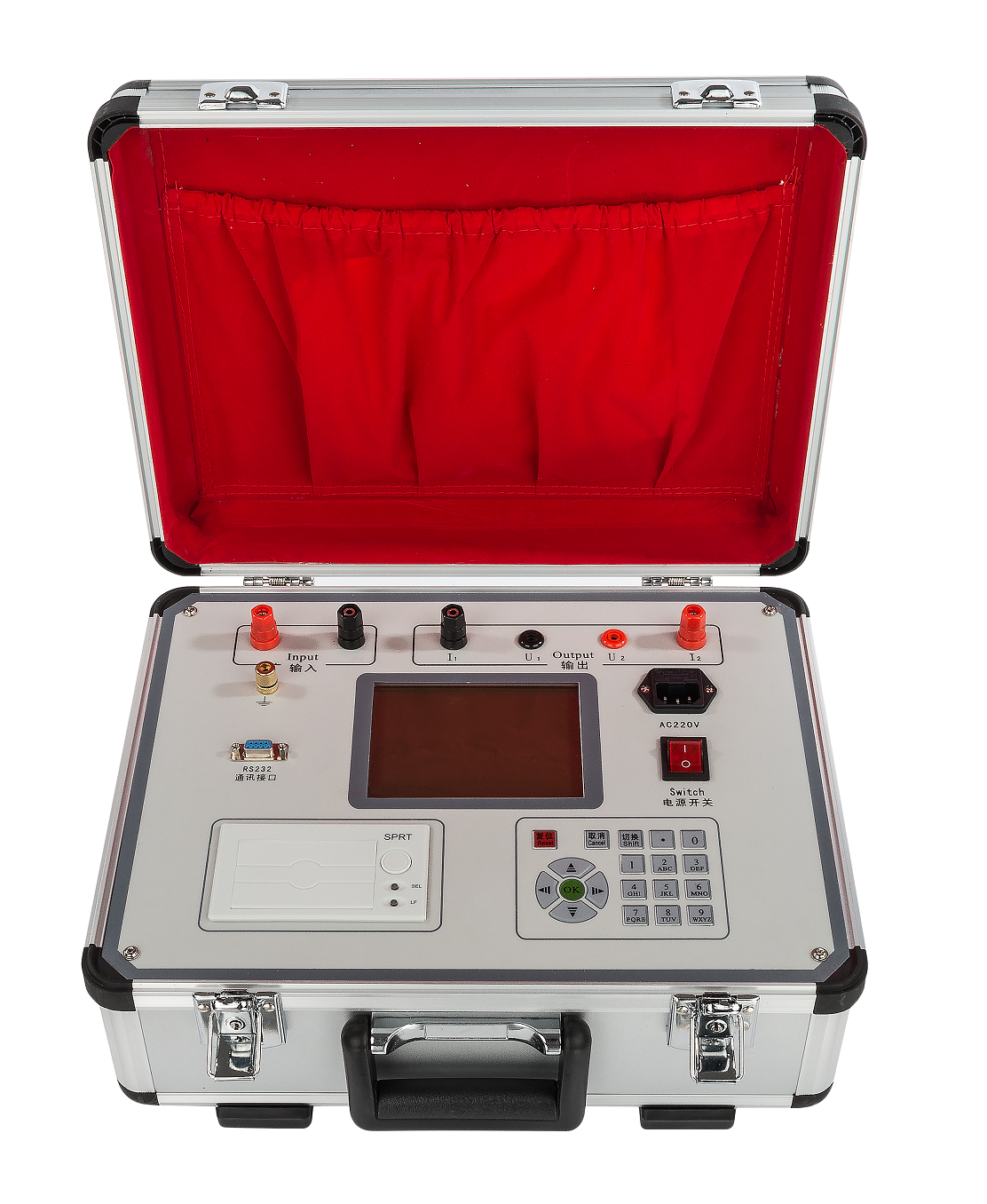

ZC-204A變壓器短路阻抗測試儀短路阻抗實驗

價  格：詢價

產  地：湖北 武漢市更新時間：2025-02-11 11:32

品  牌：其他型  號：

狀  態：正常點擊量：1407

400-006-7520
聯系我時，請說明是在上海非利加實業有限公司上看到的，謝謝！

上海非利加實業有限公司

聯 系 人： 上海非利加實業有限公司

電   話： 400-006-7520

傳   真： 400-006-7520

配送方式： 上海自提或三方快遞

聯系我時請說在上海非利加實業有限公司上看到的,謝謝！




產品參數


產品介紹

 低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的 直接方法， 它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之 。



1、短路阻抗試驗

按后面的接線圖正確連接調壓器、本測試儀、被試變壓器，在給調壓器通電之前確保調壓器的滑動觸頭處于零位。

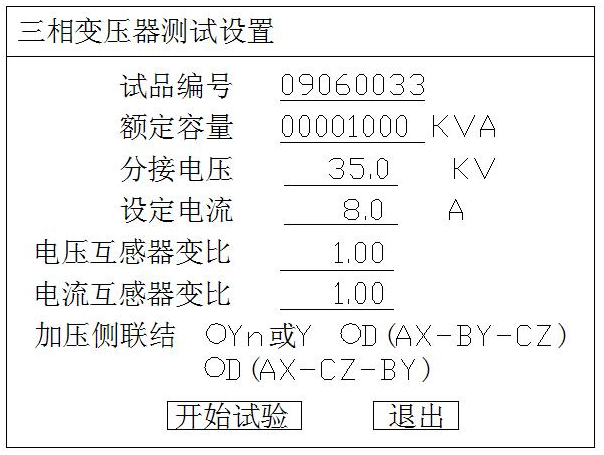

圖3 三相變壓器參數設置界面

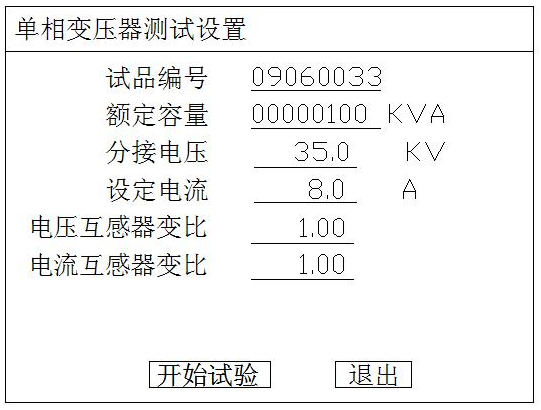

圖4 單相變壓器參數設置界面
在主界面中選擇三相變壓器將進入圖3三相變壓器參數設置界面，在主界面中選擇單相變壓器講進入圖4單相變壓器參數設置界面，參數設置界面的參數意義如下：
試品編號：被試變壓器編號，該編號打印輸出，便于記錄管理；
額定容量：指變壓器的標稱容量；
分接電壓：是指加壓繞組所在的分接電壓；
設定電流：是指預備在該電流點記錄結果，在升壓測試時，當電流接近該設定電流時，儀器提示“接近設定電流”，同時蜂鳴器開始報警，此時應緩慢升壓或鎖定結果。
電壓互感器變比是指外接電壓互感器的變比；
電流互感器變比是指外接電流互感器的變比；
加壓側聯結：三相變壓器施加電壓側的聯結組方式，變壓器的銘牌上標注有該信息。
其中額定容量，分接電壓為必須準確設置項，對于三相變壓器也必須正確設置被試變壓器的聯結組方式。
參數設置完成后，按開始試驗將進入實時測量模式，圖5與圖6分別為三相變壓器與單相變壓器的試驗測量界面。

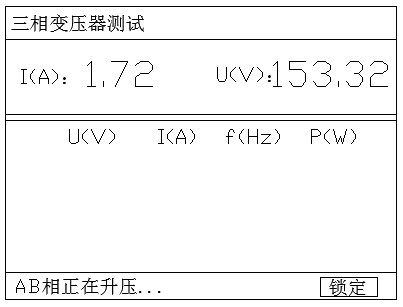

圖5  三相變壓器測試界面

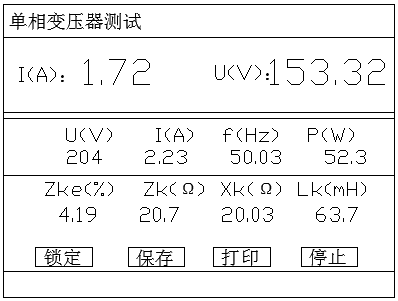

圖6 單相變壓器測試界面
在此測試狀態下開始用調壓器加壓，測試界面的上半部分實時顯示當前的電壓、電流值，當電流接近設定的試驗電流時應放慢調壓速度，達到預定電流后長按OK鍵鎖定當前結果，此時屏幕下放提示“正在測量…”，在此期間請不要調節調壓器輸出。測量結束后屏幕下方將顯示記錄的電壓、電流、頻率、功率值，同時屏幕下方提示新的測試相。

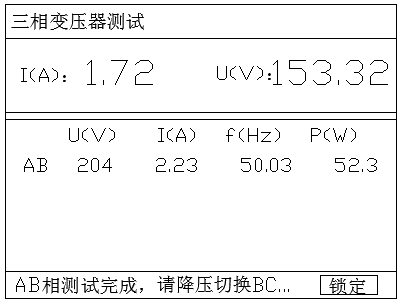

圖7 切換相界面
對于三相變壓器，需要分別對AB、BC、CA繞組進行測量并記錄三次的測量結果，例如當AB相結果鎖定測試完成后會(huì )顯示如圖7所示的切換相的提示，此時應降壓然后根據接線圖連接BC相，繼續升壓測試，三次測量盡可能使施加的電流 致。三次測量中儀器不能關機、不能退出三相測試界面，當改變被試變壓器的接線時，試驗用的調壓器應歸零。屏幕的下方提示有當前儀器測試的相。當 后 向測試完成后會(huì )顯示如圖8所示的測量完成提示，然后應當降壓當電壓降到安全電壓后 起會(huì )自動顯示如圖9所示的測試結果界面。


注意：。對于三相變壓器需要三次測量，按接線圖依次對被試變壓器的AB相、BC相、CA相進行測量。測量AB相完成后，應將調壓器歸零，有條件的話 好斷開調壓器的輸入電源開關，然后更改測試線路對BC相進行測量。

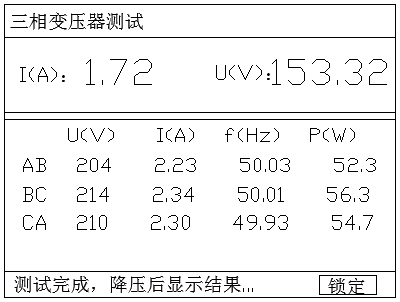

圖8 測試完成界面提示
三相變壓器的三相測量完成后，儀器自動顯示計算后的短路阻抗測量結果，如圖9。

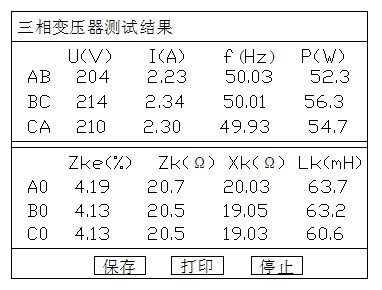

圖9 阻抗測試結果界面
在測試結果界面中（單相結果見圖6，三相結果見圖9）：U（V）為記錄的試驗電壓，單位V；I（A）為記錄的試驗電流，單位為A；f（Hz）為記錄的試驗頻率，單位為Hz；P（W）為記錄的實測功率，單位為W；Zke（%）為折算到額定電流時的短路阻抗電壓百分比；Zk（Ω）為各相的短路阻抗，單位為Ω；Xk（Ω）為各相的電抗，單位為Ω；Lk（mH）為各相的漏電感，單位mH。
