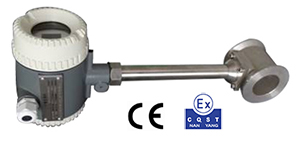

MDS53系列智能渦街流量計的性能優點及選型
（1）MDS53系列智能渦街流量計的傳感器的通用性很強，從而使傳感器具有良好的互換性采用 進數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會(huì )因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號。
（2）MDS53系列智能渦街流量計 大優點是抗振性能特別好，無零點漂移，可靠性高。
通過長時間對渦街流量計進行的大量波形分析和頻譜分析，MDS53設計出了 佳的探頭形狀、壁厚，高度、探頭桿直徑及與之相配套的壓電晶體，采用 進的數控車床進行加工，確保加工的同軸度和光潔度等技術參數，配合特殊的工藝處理，從而 大限度的克服渦街流量計存在的固有自振蕩頻率對信號的影響這個通病。使渦街流量計具有很強的抗振動能力。
（3）結構簡單牢固，無可動部件，可靠性高，使用維護方便。
（4）檢測元件不與介質接觸，性能穩定，使用壽命長
傳感器采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，具有通用性好和穩定性高的特點。
（5）輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網。
（6）渦街流量計測量體積流量時不需補償，渦街輸出的信號實際上是與流速成線性關系的，也就是與體積流量成正比。壓力和溫度補償的目的是為了得到流體的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償了。
（7）***壓力損失小。
（8）在 定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。
應用范圍廣，蒸汽、氣體、液體流量均可
MDS53智能渦街流量計的技術參數
1、 測量介質：蒸汽（飽和蒸汽、過熱蒸汽）、 般氣體和液體。
2、 測量范圍
|
測量流體
|
流速下限（m/s）
|
流速上限(m/s)
|
|
氣體（含蒸汽）
|
7
|
70
|
|
液體
|
0.7
|
7
|
3、 額定壓力：DN25-DN150為4.0MPa、DN200-DN300為1.6Mpa
其它壓力等 為協議供貨。
4、 管道口徑：DN25—300mm，DN300-1000為插入式。
5、 測量準確度及重復性：
|
測量流體
|
準確度
|
重復性
|
|
氣體（含蒸汽）
|
1.5
|
0.33%
|
|
液體
|
1.0
|
0.5%
|
6、 測量范圍：1:6---1:30
7、 流體溫度：-40℃～250℃(普通型)，100℃～350℃(高溫型)
8、 結構類型： 體型渦街流量計和插入式渦街流量計
9、 本體材質：304，其他材質協議供貨。
10、 防護等 ：普通型IP65,潛水型IP68.防爆標志：本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
11、 壓力損失系數：符合JB/T9249標準 Cd≤2.4
12、 電氣接口：M20*1.5
MDS53系列智能渦街流量計的選型表
|
種類代碼
|
MDS53
|
渦街流量計
|
|
|
安裝形式
|
F
|
法蘭型
|
|
|
H
|
夾持型
|
|
|
P
|
插入式
|
|
|
測量介質
|
|
L
|
液體
|
|
|
G
|
氣體
|
|
|
S
|
蒸汽
|
|
|
公稱通徑
|
15
|
DN15
|
|
|
25
|
DN25
|
|
|
32
|
DN32
|
|
|
40
|
DN40
|
|
|
50
|
DN50
|
|
|
……
|
|
|
|
450
|
DN450
|
|
|
表頭顯示
|
D
|
帶數字式就地液晶顯示
|
|
|
N
|
無顯示表頭
|
|
|
供電電源
|
1
|
12VDC或24VDC
|
|
|
2
|
3.6V鋰電池
|
|
|
3
|
雙電源供電（24VDC和3.6V鋰電池
|
|
|
|
A
|
二線制，4-20mADC輸出
|
|
|
輸出信號
|
|
|
B
|
脈沖輸出
|
|
|
C
|
R485通訊
|
|
|
D
|
無輸出
|
|
|
額定壓力等
|
16
|
1.6MPa
|
|
|
25
|
2.5MPa
|
|
|
40
|
4.0MPa
|
|
|
63
|
6.3MPa
|
|
|
C
|
其它
|
|
|
流體溫度
|
E
|
≤280℃
|
|
|
防護等
|
0
|
IP65
|
|
|
防爆等
|
A
|
無防爆
|
|
|
B
|
隔爆型
|
|
|
C
|
本安型
|
|
