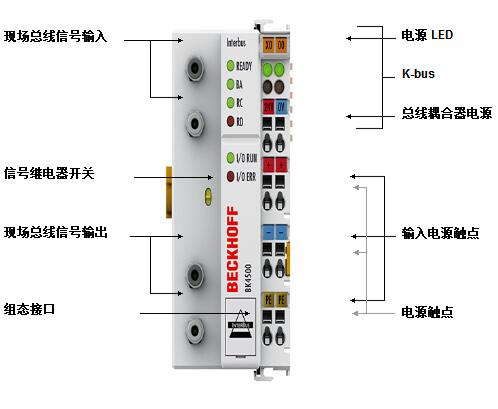

BK4500 | 光纖接口的 Interbus 總線耦合器

BK4500 總線耦合器的特殊之處在于它帶有光纖接口。就總線端子和現場總線特性而言，其功能與 BK4000 總線耦合器 樣。光纖連接意味著傳輸特別安全，有抗干擾和 對電氣隔離能力。

在環網中，經過銅纜到光纖的光電轉換，BK4500 總線耦合器可以安裝在任意位置。RS422 或光纖轉換器可以插入 BK4000 總線耦合器的兩對接口中的任意 個，總線耦合器上的接口可提供所需的 5V 電源。如果 BK4500 在光纖環網中是 后 個從站，則信號繼電器開關必須撥到“開”的位置。

對模擬量 I/O、位置測量等復雜信號的處理

總線耦合器 BK4500 可連接所有總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有什么區別?？刂破鬟^(guò)程映像區內的信息以字節陣列的格式顯示。

模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每 個具體應用 佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數?？偩€(xiàn)端子模塊可以用故障安全型方式***存儲這些設置。

上電時，控制器自動完成所需設置。該功能可以通過 KS2000 軟件實現。

Interbus 耦合器帶有協議芯片 SUPI3，支持 Interbus 主站的擴展診斷功能。G4 芯片支持主站逐字節編址。
