產品選型cindbest代理臺灣手動探針座型號如下:
CB-700 | CB-100 | CB-40-T | CB-40 |
亞微米電路/射頻測試針座 | 亞微米電路/射頻測試針座 | 電路/射頻測試針座 | I/O Pad/ Electro -Optics光電測試針座 |
特點 |
亞微米工藝集成電路電路測試 | 亞微米工藝集成電路電路測試 | 線性移動 | 價格實惠 |
線性,無后座力移動 | 線性,無后座力移動 | I/O Pad 點測 | 線性移動 |
可以配合同軸/三軸探針夾具使用 | 可以配合同軸/三軸探針夾具使用 | 電路點測 | I/O Pad 點測 |
夾具可以30度范圍傾仰 | 夾具可以30度范圍傾仰 | 射頻測試 | 光電器件點測 |
可以使用鎢探針 | 可以使用鎢探針 | 較小的體積 | 體積小 |
可以配置為東/南/西/北四個方向的射頻針座 | 可以配置為東/南/西/北四個方向的射頻針座 | 可以配合同軸/三軸探針夾具使用 | 可以配合同軸/三軸探針夾具使用 |
射頻測試能力:直流到 40GHz ~ 120GHz | 射頻測試能力:直流到 40GHz ~ 120GHz | | |
可以配合使用校準片和校準軟件 | 可以配合使用校準片和校準軟件 | | |
探頭接口和線纜45度連接,無需L型轉接頭 | 探頭接口和線纜45度連接,無需L型轉接頭 | | |
探頭可以拆卸維修 | 探頭可以拆卸維修 | | |
帶射頻測試線固定裝置 | 帶射頻測試線固定裝置 | | |
規格 |
X-Y-Z方向行程 | X-Y-Z移動行程 | X-Y-Z移動行程 | X-Y-Z移動行程 |
8 x 8 x 8mm | 12 x 12x 12mm | 12 x 12 x 12mm | 12 x 12 x 12mm |
線性移動 | 線性移動 | 線性移動 | 線性移動 |
絲杠精度 | 絲杠精度 | 絲杠精度 | 絲杠精度 |
700 Thread / Inch | 100 Thread / Inch | 80 Thread / Inch | 40 Thread / Inch |
移動精度 | 移動精度 | 移動精度 | 移動精度 |
0.1 微米 | 0.7 微米 | 2 微米 | 10 微米 |
尺寸 |
100長 x 140寬 x100mm高 | 90長 x 130寬 x 90mm高 | 52寬 x 96長 x 76mm高 | 38寬x 62長 x 45mm高 |
重 1100 克 | 重700 克 | 重 350 克 | 重200 克 |
附件 |
三軸探針夾具 同軸探針夾具 磁力底座 磁力翻轉底座 真空底座 |
電動針座升級 射頻探頭 光纖探頭 低電流/電容點測配件 高壓配件 |
探針定位器安裝指南
● 使用配套螺絲將夾具傾仰安裝固定到探針座上,可以根據需要進行上下調節位置
● 將探針座擺放在U型平臺上固定好,擰松傾仰夾頭4個螺絲,把夾具金屬桿放入限位孔內,調整合適位置后擰緊螺絲
● 用鑷子夾住探針中部,將彈簧夾具的彈簧壓縮至探針固定孔露出,將探針插入固定孔,調整好位置后放松彈簧(注意:操作過程中不要觸碰到針尖,否則針尖會(huì )變彎)
(傾仰夾頭) (夾頭按需要可上下調節)
(將鎖緊螺母擰松,將夾具桿推入合適的位置) (將此滑套往后推,用鑷子夾住探針推入夾針孔內)
配件
探針夾具
● 彈簧式
使用便利,可用于較短時間的大電流(超過1安培)穩定性好,采用進口同軸線纜,精度漏電為10PA,輸出BNC(male)接頭
● 管狀式
測量微弱電流用,同時可接高壓,采用進口triax線纜,前端管裝屏蔽結構,漏電小于100FA,高壓可耐1000V(需要配合屏蔽箱)
美國GGB探針

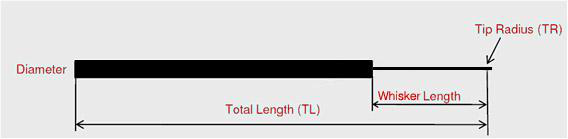

型號 | 針尖直徑 | 針桿直徑 | 針長 | 材質 | 根/盒 |
軟針類:適用于集成電路內部線路點針
|
T-4-5 | 0.2 微米 | 0.51mm | 51mm | 硬鎢材質 | 5 |
0.2微米直徑的針須焊接于鎳質針桿上 | |
T-4-10 | 0.7 微米 | 0.51mm | 51mm | 硬鎢材質 | 5 |
0.7 微米針須焊接于鎳質針桿上 | |
硬針類:適用于集成電路電極點針
|
ST-20-0.5 | 1 微米 | 0.51mm | 38mm | 硬鎢材質 | 10 |
ST-20-1.0 | 2 微米 | 0.51mm | 38mm | 硬鎢材質 | 10 |
ST-20-2.0 | 5 微米 | 0.51mm | 38mm/20mm | 硬鎢/鈹銅材質 | 10 |
ST-20-5.0 | 10 微米 | 0.51mm | 38mm/20mm | 硬鎢/鈹銅材質 | 10 |
ST-20-10 | 20 微米 | 0.51mm | 38mm/20mm | 硬鎢/鈹銅材質 | 10 |
