PRNO2000氮氧化物分析儀
氮氧化物分析儀技術指標
項目 | 明細 | 參數 |
通訊方式 | 無線接入方式 | GPRS/3G/4G |
通訊接口 | 串口通訊 | RS232/RS485 |
模擬量輸入 | 2路差分 4-20mA/0-20mA/0-5V |
開關量輸入 | 2路 |
存儲容量 | | 64M,可保留一年的有效數據 |
供電電源 | | 220V |
工作環境 | 濕度 | 40%—60% |
溫度 | 5-40℃ |
氮氧化物為期監測參數 | 測量原理 | 電化學式 |
量程 | 0-200ppm |
示值誤差 | +-5% |
重復性 | <=2% |
響應時間 | <=90s |
穩定性 | +-5%FS/4h |
絕緣電阻 | >=20MΩ |
工作原理

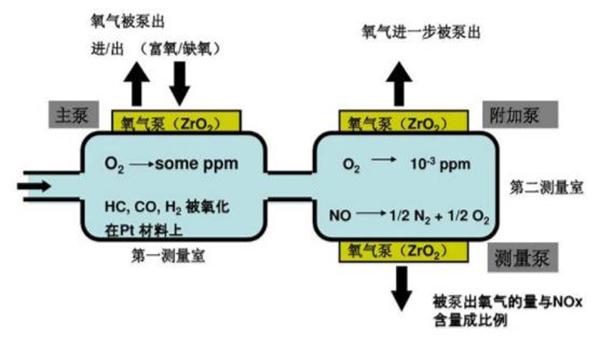

電化學式NOx傳感器的原理
被測氣體擴散進入傳感器測量池：測量池內的氧氣被排出（氧泵），產生極限電流，通過測量極限電流來測量被測氣體中的氧氣濃度。同時測量池內二氧化氮產生分解：NO?→?N?+?O?，完成NO?→NO轉換。
被測氣體繼續擴散進入傳感器第二測量池：第二測量池內一氧化氮產生分解：NO→?N?+?O?，分解的氧氣被排出（氧泵），產生極限電流，通過測量極限電流來測量被測氣體中的氮氧化物濃度
NOx傳感器的原理介紹
Pt電極上發生的是還原反應。
NiO電極的電極反應式：NO+O?-2e= NO?
氧傳感器的工作原理
氧傳感器是利用陶瓷敏感元件測量各類加熱爐或排氣管道中的氧電勢，由化學平衡原理計算出對應的氧濃度，達到監測和控制爐內燃燒空燃比，保證產品質量及尾氣排放達標的測量元件，廣泛應用于各類煤燃燒、油燃燒、氣燃燒等爐體的氣氛控制。它是目前*佳的燃燒氣分測量方式，具有結構簡單、響應迅速、維護容易、使用方便、測量準確等優點。運用該傳感器進行燃燒氣氛測量和控制既能穩定和提高產品質量，又可縮短生產周期，節約能源。
氧傳感器的工作原理與干電池相似，傳感器中的氧化鋯元素起類似電解液的作用。其基本工作原理是：在一定條件下(高溫和鉑催化)，利用氧化鋯內外兩側的氧濃度差，產生電位差，且濃度差越大，電位差越大。大氣中氧的含量為21%，濃混合氣燃燒后的廢氣實際上不含氧，稀混合氣燃燒后生成的廢氣或因缺火產生的廢氣中含有較多的氧，但仍比大氣中的氧少得多。 在高溫及鉑的催化下，帶負電的氧離子吸附在氧化鋯套管的內外表面上。由于大氣中的氧氣比廢氣中的氧氣多，套管上與大氣相通一側比廢氣一側吸附更多的負離子，兩側離子的濃度差產生電動勢。當套管廢氣一側的氧濃度低時，在電極之間產生一個高電壓(0.6～1V)，這個電壓信號被送到ECU放大處理，ECU把高電壓信號看作濃混合氣，而把低電壓信號看作稀混合氣。根據氧傳感器的電壓信號，電腦按照盡可能接近14.7：1的理論*佳空燃比來稀釋或加濃混合氣。因此氧傳感器是電子控制燃油計量的關鍵傳感器。氧傳感器只有在高溫時(端部達到300°C以上)其特性才能充分體現，才能輸出電壓。它在約800°C時，對混合氣的變化反應*快，而在低溫時這種特性會(huì )發生很大變化。
氧傳感器的兩個電極的輸出電壓跟尾氣中氧與大氣中氧的相對值呈很好的相關性。然而這個電壓跟氧含量的關系并不是線性的。氧傳感器在*佳空燃比附近*敏感（很小的空燃比變化便會(huì )產生很大的輸出電壓變化），而在空燃比過濃或過稀時不敏感。低電壓對應高氧含量，所以0.1－0.4伏的電壓輸出表明稀混合比，而0.6－1.0伏代表濃混合比。當氧傳感器輸出電壓為0.45伏的時候，空燃比*佳。
