4-20ma采集模塊模擬量輸入數字采集模塊資料下載
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手
Modbus協議：
Modbus協議是 種廣泛應用于當今工業控制領域的通用通信協議。通過此協議，控制器相互之間、或控制器經由網絡(luò )可以和其它設備之間進行通信。
DAM-7082是工業 模擬量輸入數據采集模塊，可采集8路差分信號；模塊采用高性能16位AD芯片，測量精度±0.1%。模塊具有低溫飄，線性度高， 致性好；使用方便等特點；適用于采集工業現場的各種電壓/電流信號，為現場數據采集提供 種穩定且低成本的采集產品。
DAM-7082是全新 代基于嵌入式系統工業 模擬量輸入模塊，DAM-7082可以采集8路差分信號；模塊采用美***ADI高性能16位AD芯片，采集測量精度±0.1%。模塊配置有隔離的RS232/RS485接口，方便與PC或PLC通信；可單獨與PC或PLC通信，也可以與多個485模塊組網使用。
DAM-7082采用 進高效的光電+磁隔離技術，電源、通訊、信號輸入三端隔離，有效保障數據采集的速度、可靠及安全。
產品特性：
|
◆ARM嵌入式實時操作系統
|
|
◆模擬輸入通道： 8路差分
|
|
◆輸入輸出保護/電源反接保護
|
|
◆模擬輸入信號范圍：
|
±20mA，
|
±100mV，
|
|
|
±1V，
|
±2.5V，
|
±5V，
|
±10V
|
|
◆AD轉換分辨率： 16位
|
|
◆測量精度：±0.1%（典型值）
|
|
◆轉換速率：40次/秒（全通道）用戶可調
|
|
◆寬供電范圍：DC 9～30V（24V@20mA）
◆串口/隔離的RS485和RS232
|
|
◆地址/波特率可由用戶配置
|
|
◆支持Modbus RTU及自定義ASCII協議
|
|
◆支持主動發送數據功能
|
|
◆看門狗保護/永不死機
|
|
◆三端隔離耐壓：電源/通信/模擬輸入之間≥1500V AC
|
|
◆工作溫度范圍：-40℃～80℃
|
|
◆工業 ABS阻燃外殼，標準DIN35導軌
|
|
功能配置◆
|
模塊型號
|
7021
|
7041
|
7082
|
7082P
|
|
AD(16bit)
|
2路
|
4路
|
8路
|
8路
|
|
配電輸出
|
無
|
無
|
無
|
有
|
|
RS232
|
支持
|
支持
支持
|
支持
|
支持支持
|
|
RS485
|
支持
|
支持
|
|

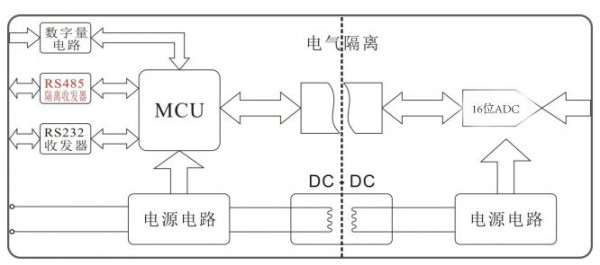

模塊工作原理圖：
輸入輸出隔離
產品針對工業應用設計：通過DC-DC變換，實現測量電路和主控電路電源隔離；同時控制單元與通訊單元采用光電隔離技術實現電氣隔離，達到電源、通訊、采集三端隔離的目的；有效保障數據采集可靠及安全。
通信隔離
產品采用RS485/RS232隔離電路，將通信與系統單獨隔離開，消除通信設備之間共模干擾。
浪涌保護
模塊配有瞬態抑制電路，能有效抑制各種浪涌脈沖，保護模塊在惡劣的環境下可靠工作。
模擬量輸入接線

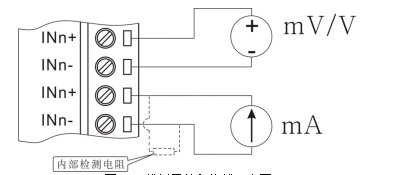

模擬量輸入接線示意圖
DAM-7082模擬輸入為差分輸入，每個模擬輸入通道都有兩個接線端口，分別為模擬輸入正（INn+）與模擬輸入負（INn-）。
Custom-ASCII數據格式
使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如：量程是0～20mA，那么返回數據的單位為mA，下面以列表舉例說明：
|
序號
|
返回數據
|
通道量程
|
數據代表采樣值
|
|
1
|
+10.000
|
0～20mA
|
模擬輸入通道輸入電流值為+10.000mA
|
|
2
|
+010.00
|
0～100mV
|
模擬輸入通道輸入電壓值為+10.00mV
|
|
3
|
+1.5000
|
0～5V
|
模擬輸入通道輸入電壓值為+1.5000V
|
|
4
|
+01.500
|
0～10V
|
模擬輸入通道輸入電壓值為+1.500V
|
通信接口
DMA-7082配置有1路RS232與1路RS485，RS232可以直接與電腦連接，RS485可以單個與PLC或其它主機連接，也可以多個模塊組網后與PLC或其它主機連接
RS232連接

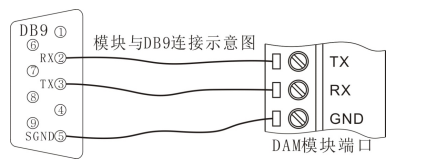

DAM-7082模塊RS232接口為標準RS232接口，符合相關規范，如圖所示，串口的2腳連接DAM模塊的TX，串口的3腳連接DAM模塊的RX，串口的5腳連接DAM模塊的232GND
DAM模塊與PC機連接示意圖（需要修改）
RS485連接
DAM系列模塊支持標準RS485接口（具體標準參見RS485規范）
模塊通信模式通常為主從模式（ 問 答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。
模塊也可以通過命令將模塊設置為模塊主動模式（模塊主動發送數據給主機），時間間隔可由用戶設置，主動發送數據時間范圍為：100～999999mS。此模式不能應用于多模塊組網工作，否則將引起總線沖突。
通信地址
模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。
通信速率
模塊RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊出廠默認波特率為9600bps，模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見配置說明
通信協議
DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如配置地址（001～0FF）、波特率。
Modbus RTU協議
模塊支持工業標準Modbus RTU協議，可以工作于Modbus從站狀態?？梢詫?shí)現與多種品牌的PLC、觸摸屏、工控機及PC進行通信。

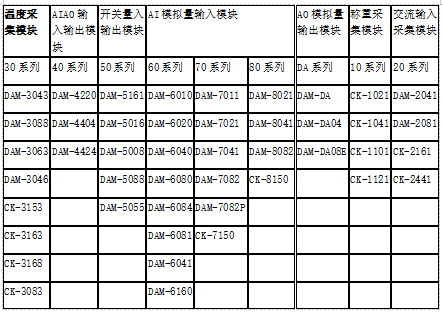

選型表：
售后保障：
本產品自售出之日起提供兩年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
