智能485模擬量輸入開關量輸出模塊DAM-6041概述：

DAM-6041模塊是全新 代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-6041是集模擬量輸入、開關量輸出于 體的混合型數據采集器，可采集4路單端模擬信號，同時，模塊也可以帶有4路開關量輸出接口；模塊采用高性能12位AD芯片，通過電路處理及軟件特殊算法 終采集測量精度優于±0.2%。適用于采集工業現場的各種電壓和電流信號。

DAM-6041采用 進的磁隔離技術，有效保障數據采集的速度、可靠及安全。
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

產品特性：

◆嵌入式實時操作系統
◆開關量輸出接口：4路
◆模擬輸入通道：4路單端
◆模擬輸入信號范圍：	20mA，	+5V，
	+10V，	+24V
◆AD轉換分辨率：12位
◆測量精度：±0.2%（典型值）
◆轉換速率：60次/秒（全通道）
◆寬供電范圍：DC 9～30V
◆地址/波特率可由用戶配置
◆支持Modbus RTU協議
◆支持模塊主動發送數據模式
◆±15KV ESD保護
◆隔離耐壓：DC 1500V
◆工作溫度范圍：-40℃～80℃
◆工業 ABS阻燃外殼，標準DIN35導軌
功能配置◆ 模塊型號 DAM-6041 DAM-6081 AD(12bit) 4路 8路 開關量接口 4路輸出 4路輸出 RS485 支持 支持

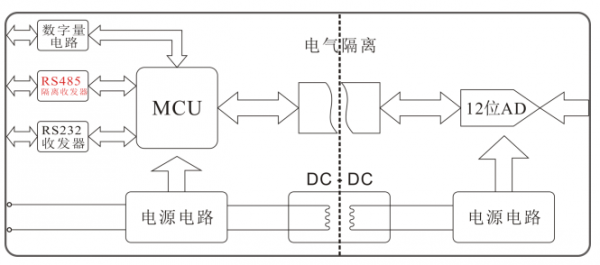

模塊工作原理圖:

開關量輸出

◆開關量輸出通道數：4路

◆開關量輸出方式：NPN三 管

◆開關量能力：40V  350mA

◆開關量輸出瞬間 限：55V  2A

 開關量輸出

DAM-6041模塊 多可以配置4路開關量輸出通道，可以用于控制輸出、安全報警輸出等。

 開關量輸出接線

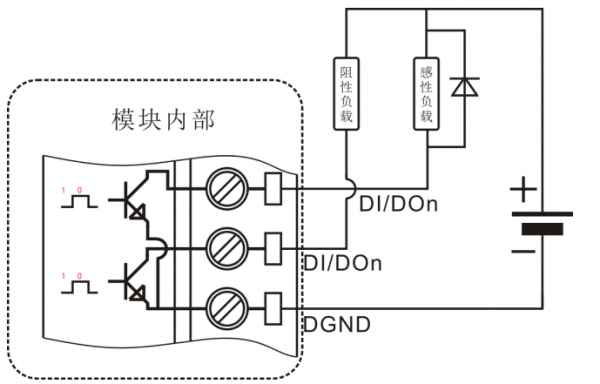

          DAM-6041開關量輸出接線示意圖

DAM-6041模塊開關量輸出采用NPN三 管集電 開路輸出，輸出有效電平為低電平；當對相應端口寫“0”時輸出有效，三 管導通；當對相應端口寫“1”時輸出無效，三 管關斷。

當輸出負載為感性負載時（如繼電器），為防止負載在關斷時產生高壓放電，需要在負載兩端并 個續流二 管。

 模擬輸入

所謂模擬量信號是指連續的，任何時刻可為任意 個數值的信號，例如我們常見的溫度、壓力、流量等信號。對于工業控制現場常見的模擬量信號，可以通過傳感器獲取其值的變化，為獲取傳感器的輸出值就需要采用模擬量輸入模塊。DAM-6041模塊配置有 多4路模擬量輸入。

 模擬量輸入接線

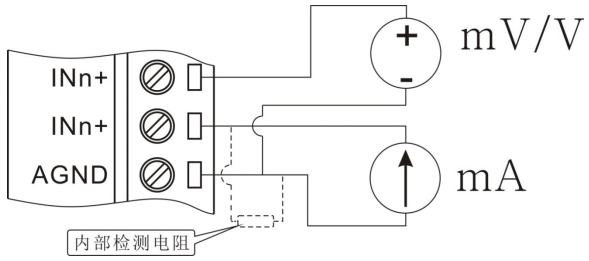

DAM-6041模擬量輸入接線示意圖

DAM-6041模擬輸入為單端輸入，模塊所有模擬地(AGND)都連接在 起；AGND即為模塊所有模擬信號輸入地，為了提高模塊檢測精度，請盡量就近接地。

電壓信號與電流信號可以直接接入模塊檢測，采集電流需要注意的是在定貨時需告知模塊用于采集電流信號，這樣模塊在出廠時會(huì )在模塊內部放置高精度電流檢測電阻且出廠時用標準電流信號校準。

 Custom-ASCII數據格式

使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如：量程是0～20mA，那么返回數據的單位為mA，下面以列表舉例說明：

序號	返回數據	通道量程	數據代表采樣值
1	+10.000	0～20mA	模擬輸入通道輸入電流值為+10.000mA
2	+010.00	0～100mV	模擬輸入通道輸入電壓值為+10.00mV
3	+1.5000	0～5V	模擬輸入通道輸入電壓值為+1.5000V
4	+01.500	0～10V	模擬輸入通道輸入電壓值為+1.500V

 RS485連接

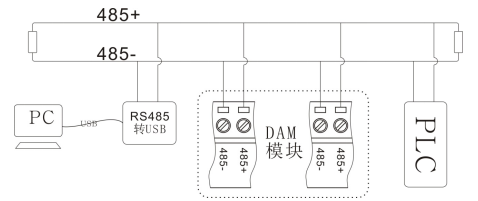

DAM-6041模塊支持標準RS485接口（具體標準參見RS485規范）。

DAM-6041模塊通信模式通常為主從模式（ 問 答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

DAM-6041也可以通過命令將模塊設置為模塊主動模式（模塊主動發送數據給主機），時間間隔可由用戶設置，主動發送數據時間范圍為：100～999999mS。此模式不能應用于多模塊組網工作，否則將引起總線沖突。
通信地址

模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

通信速率:

模塊RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊出廠默認波特率為9600bps，模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見配置說明
通信協議:

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如配置地址（001～0FF）、波特率。
Modbus RTU協議

模塊支持工業標準Modbus RTU協議，可以工作于Modbus從站狀態?？梢詫?shí)現與多種品牌的PLC、觸摸屏、工控機及PC進行通信。
