1、概述：
XL-ZB中光強 B 型航空障礙燈，底部采用航空鋁壓鑄而成， 全密封結構；光源采用航空障礙燈專用LED鞋，具有發光亮度高， 能耗低，壽命長等特點；燈罩采用PC 材料、耐腐蝕、抗 UV、抗沖擊；控制電路抗沖擊能力強、帶有防浪涌保護裝置，能適用于惡劣的工作環境。
2、 主要功能及特點
●采用高亮度專用 LED，配合 進的驅動電路壽命長達 20年以上。
●產品具有光控自動控制功能，在陰雨天和晚燈具自動開啟工作。
●采用進口防雷鞋對燈具進行全面防雷擊保護，為用戶同線路中的其它控制設備提供有效防護。
●采用全進口元件和 進的電路設計配合嚴格的質量控制體系， 所有產品質量問題可為用戶提供長達 5年的質保服務
3、技術規格：
型號XL-ZB
光源壽命20 萬小時
電源AC180V～AC265V
發光顏色紅色
靜態電流≤50uA
瞬間功率15W
閃光頻率20 次/分
垂直發光角度≥3°
/
/
水平發光角度360°
光強≥1500CD
外形尺寸158mm（D）×285mm（H）
狀態控制方式/
安裝尺寸￠119mm×M8
環境溫度-40℃～60℃
抗風能力80 米/秒
重量1.7kg
防護等 IP65
4、適用范圍
XL-ZB航空障礙燈廣泛適用于大樓、高層建筑、煙囪、鐵塔、機場及任何超高建筑物。
5、產撇裝與使用：
5.1安裝固定：燈具采用 4個 M8螺栓固定，或者根據需要擺放在需要的位置。
5.2接線方式：將燈具固定完成之后，將燈具中的電纜線對應接
線圖正確連接即可，多個燈具在同 條線路中使用時，必須將燈具相同顏色的電纜線對應連接。作為單燈使用時，只需要連接220V即可。
5.3燈具在安裝在發射鐵塔上時，需距離發射天線2米以上，并盡可能避免強的輻射區，以免影響燈具的正常工作和通訊。發射功率500W以上站需離天線3 米以上。

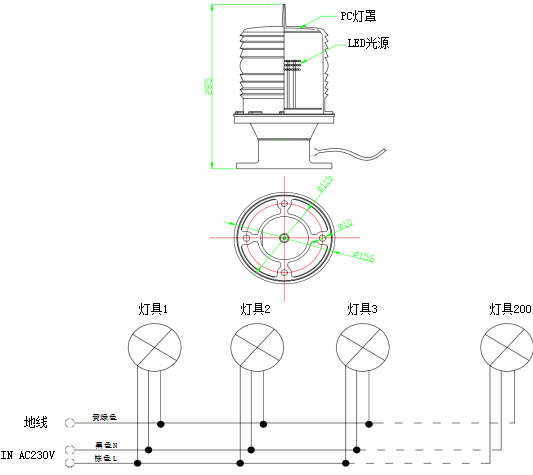

6、結構圖及接線圖
