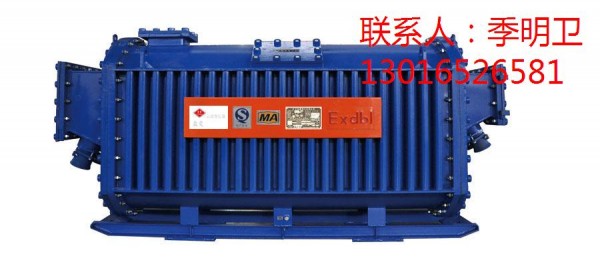

礦用防爆型干式變壓器KBSG具有隔爆性能好、技術 進、保護性能穩定可靠、結構緊湊、易于維護和檢修等優點。適用于有瓦斯及煤塵危險的礦井中。
礦用防爆型干式變壓器KBSG由隔爆外殼、器身、變壓器兩側分別配置相應的電纜接線盒，組成可獨立使用的礦用防爆型干式變壓器。
礦用防爆型干式變壓器KBSG的工作原理即是通過電磁感應來改變電壓。變壓器有兩組線圈， 次側線圈和二次側線圈。正常情況二次側線圈在 次側線圈里邊。當 次側線圈通上交流電時，變壓器鐵芯產生交變磁場，二次側線圈就產生感應電動勢。變壓器的線圈的匝數比等于電壓比。
礦用防爆型干式變壓器KBSG產品結構(變壓器由箱殼、鐵芯、線圈、 緣體、夾件等主要部件組成)
1.箱殼有兩種結構， 種為上開蓋箱殼隔爆結構，用于800KVA及以上容量產品；另 種為兩端開蓋的箱殼隔爆結構，用于630KVA及以下容量產品，外殼兩側為波紋鋼板，上下頂用圓弧鋼板，使箱體有足夠的機械強度，且散熱好。
2、鐵芯采用武鋼或新日鐵130、120優質冷軋取向硅鋼片，由德***橋格公司生產的全自動斜剪線下料，保證了鐵芯的精度、毛刺，有效的降低了空載電流和空載損耗。鐵芯采用特殊工藝進行耐高溫防銹處理，用耐高溫環氧樹脂整體固化貼心，有效降低了噪音。
3、變壓器為干式，器身線圈采用優質無氧銅經 進銅擠壓設備 次成型，使線材內部更緊湊且表面均勻、無毛刺，線圈運用H C 型 緣的NOMEX紙包無氧銅線，經同模繞制而成，經真空壓力侵化，有效提高了線圈的機械強度和防潮能力。低壓大電流變壓器采用鉑式繞線，大大提高了抗短路能力。
4、高壓引線及3.3KV低壓引線采用6KV、10KV電纜引出，高壓引線采用冷擠壓工藝，提高了產品 緣性能；低壓采用優質無氧銅排。
5、干式變壓器內部有高低壓連鎖線及溫度控制線分別與高低壓開關連接，溫度控制采用PT100鉑電阻式SW2-125F溫度繼電器，安裝于變壓器線圈上部，可測量干式變壓器內部溫度，當干式變壓器內部溫度過高時發出超穩信號。
我廠歡迎各位朋友來廠參觀指導.
聯系人:季明衛. 電話:13016526581.
