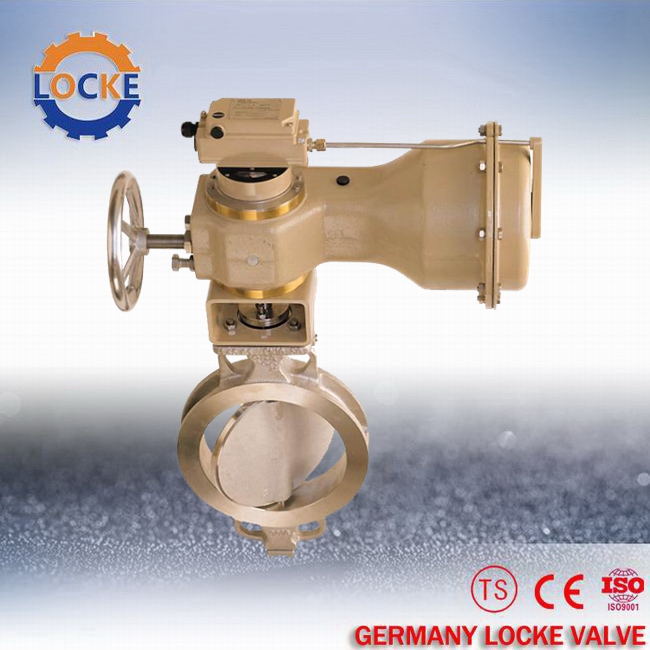

、進口氣動調節蝶閥產品簡介：
德***《LOCKE》洛克--進口氣動調節蝶閥其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和蝶形閥組成，屬旋轉高性能型調節或切斷閥類，配用電-氣閥門定位器或電磁閥、空氣過濾減壓器、限位開關（閥位回訊器），可實現對工藝管路中流體介質的比例調節和二位切斷控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛適用于氣體、濁液體、濃漿液或灰粉、懸浮顆粒類等介質。www.shjmfm.com / www.hy-shh.com
二、進口氣動調節蝶閥參數：
|
氣動執行器
|
雙作用、單作用
|
|
驅動氣源
|
5-7bar壓縮空氣
|
|
氣動附件
|
限位開關、定位器、電磁閥
過濾減壓閥、手輪機構
|
|
公稱通徑
|
DN40-800mm
|
|
公稱壓力
|
PN1.0-PN1.6
|
|
適用溫度
|
-30~+120℃
|
|
連接方式
|
對夾式、凸耳單法蘭
|
|
閥體結構
|
A型、LT型
|
|
閥體材質
|
304、316、球墨鑄鐵
|
|
閥板材質
|
304、316、球墨鑄鐵
|
|
閥座襯里
|
PTFE、EPDM、VITON
|
|
適用介質
|
水液，氣體、油等
|
三、進口氣動調節蝶閥結構特點：
1．氣動蝶閥操作力矩小，是所有閥類中操作力矩zui小的 種，啟閉迅速，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動閥板0~90°，就能快速的完成啟閉動作，結構簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元。
2．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度（0-90° 任意角度），具有較好的調節控制流量等參數。
3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等 高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
四、進口氣動調節蝶閥性能指標：
|
項目
|
指標值
|
項目
|
指標值
|
|
基本誤差%
|
≤±3.5
|
始終點偏差%
|
≤±3.0
|
|
回差%
|
≤3.0
|
額定轉角偏差%
|
≤±3
|
|
死區%
|
≤3.0
|
允許泄漏量L/h
|
0.5%×閥額定容量
|
五、進口氣動調節蝶閥零件材質及可用溫度范圍：
|
閥體、閥板
|
不銹鋼SUS304
|
-250~+550℃
|
|
閥桿
|
不銹鋼SUS316L
|
|
填料
|
柔性石墨
|
-200~+600℃
|
