、進口偏心蝶閥產品簡介：

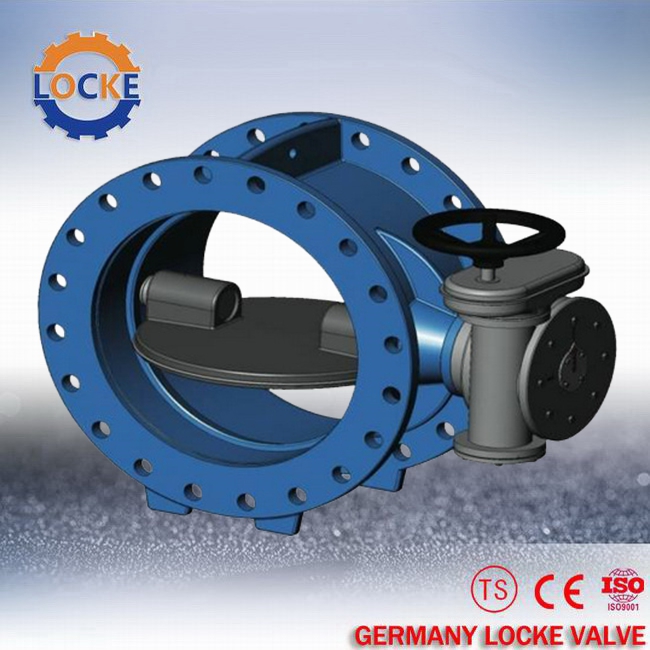

德***《LOCKE》洛克-進口偏心蝶閥（Eccentric butterfly valve）是為了解決同心蝶閥的蝶板與閥座的擠壓?jiǎn)?wèn)題、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。但由于單偏心構造在閥門的整個 開關過程中蝶板與閥座的刮擦現象并未消失、在應用范圍上和同心蝶閥大同小異、故采用不多。www.shjmfm.com / www.hy-shh.com
二、進口偏心蝶閥參數：
|
公稱通徑
|
DN100-2000mm
|
|
公稱壓力
|
PN1.0-10.0Mpa
|
|
結構形式
|
三偏心
|
|
設計依據
|
GB
|
|
驅動方式
|
手動，蝸輪傳動，電動等
|
|
設計標準
|
GB/12238、API609、MSS.SP-68
|
|
結構長度
|
GB/T12221 ASMEB16.10、API609、MSS.SP-6
|
|
連接法蘭
|
JB/T79 JB/T82、GN/T9115 ASME B16.5、ASME B16.47
|
|
試驗檢驗
|
JB/T 9092 API 1598
|
|
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造
|
三、進口偏心蝶閥零件材料：
閥體：WCB、CF8、CF8M、CF8C、CF3、CF3M
閥桿：1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
蝶板組合件：WC+f4、WCB+不銹鋼復合件，WCB+F6、CF8、CF8M
軸套：Cu、PTFE+不銹鋼
填料墊：2Cr13
填料：柔性石墨
填料壓蓋：WCB、CF8、CF8M
支架：WCB、CF8、CF8M、3、CF3M
四、進口偏心蝶閥結構特點：
1、蝶板密封圈為軟硬層疊式金屬片,具有金屬密封和彈性密封的雙重優點,無論在低溫和高溫情況下,均具有優良的密封性能。
2、采用偏心結構,閥座與蝶板無乎無磨擦,具有越關越緊的密封功能。
3、閥體密封面,采用堆焊鈷基硬質合金,密封面耐磨損,使用幫命長。
4、結構獨特,操作靈活、省力、方便,不受力介質壓力的高、底影響,密封性能可靠,使用壽命長. 多功能性 耐高溫,耐腐蝕,廣泛用于石油化工,食品、醫藥、造紙、水電、船舶、給排水、冶金、能源等系統的管路上,適用于多種腐蝕性的氣體,液體,半液體以及固體粉末介質。
