進口氣動螺紋三片式球閥
德***萊克閥門中***總代理-germany lik valves international

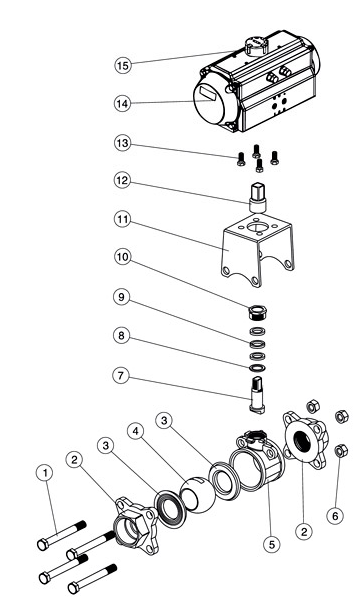

進口氣動螺紋三片式球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。
進口三片式內螺紋球閥系列產品是三段式閥體，由螺栓鎖定而成兩端是內螺紋接頭的三片式球閥，也是結構較為復雜的 種內螺紋球閥，通常用于要求高，壓力較高的管路和裝置中。中段閥體采用高平臺結構，方便加裝電動執行器和氣動執行器，便于工作現場的集中控制和遠程控制。
產品特點
1、閥體，閥蓋采用 進的硅溶澆鑄工藝，結構合理，外形美觀；
3、閥座采用彈性密封結構，密封可靠，啟閉力矩輕；
4、閥桿采用下裝式結構，可防止閥桿吹出；
5、可設置90°開關限位機構，并根據用戶需要，可加裝帶鎖裝置，防止誤操作；
6、適用于PN1.0~6.3MPa工作溫度-29℃~180℃（密封圈為聚四氟乙烯）或-29℃~300℃（密封圈為對位聚苯）的各種管道
應用標準
■設計依據: ASME B16.34, API 608
■壁厚: ASME B16.34, CLASS 400
■管螺紋接端: ASME B1.20.1 ,BS21 ,DIN2999/259,BSP ISO 7/1,ISO 228/1,JIS B 0203
■螺紋類型:G．NPT.BSPT.BSP DIN259/2999
規格說明
■工作壓力:1000WOG
■工作溫度:-20－180℃
設計標準
|
三塊式
|
測試檢驗
|
API598，EN12266
|
|
螺紋接端
|
ASME B1.20，BS21 DIN2999/259，
BSP ISO7/1，ISO228/1 JIS B 0203
|
|
對焊接端
|
ASME B16025
|
|
套焊接端
|
ASME B16.11
|
|
閥蘭接端
|
ASME B16.5 DIN2542～2545 JIS B2238
|
|
兩塊式
|
測試檢驗
|
API598，EN12266
|
|
螺紋接端
|
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
|
進口氣動螺紋三片式球閥外形尺寸圖
進口氣動螺紋三片式球閥尺寸數據
|
通徑
|
英寸
|
尺寸
|
|
|
L
|
D1
|
D2
|
H
|
螺紋標準
NPT
BSP
PT
DIN
|
|
8
|
1/4
|
75
|
10.6
|
14.2
|
42
|
|
10
|
3/8
|
75
|
12.7
|
17.8
|
42
|
|
15
|
1/2
|
75
|
15
|
21.8
|
42
|
|
20
|
3/4
|
80
|
20
|
27.3
|
49
|
|
25
|
1
|
90
|
25
|
34
|
58.5
|
|
32
|
1 1/4
|
110
|
32
|
42.8
|
63
|
|
40
|
1 1/2
|
120
|
38
|
48.9
|
71
|
|
50
|
2
|
140
|
50
|
61.4
|
78
|
|
65
|
2 1/2
|
185
|
63.5
|
74
|
100
|
|
80
|
3
|
205
|
76
|
90
|
109
|
|
100
|
4
|
240
|
100
|
115.4
|
140
|
