熱防護性測試是目前關(guān)于日用品防火阻燃的安全檢測需求，隨著(zhù)社會(huì )的發(fā)展,耐熱阻燃織物的防護性越來(lái)越受到人們的重視。保護人體不受火焰的傷害或減小火焰對人體的傷害,要求織物不僅具有阻燃性,而且還具有優(yōu)異的隔熱性，這就對紡織企業(yè)提出了更高的要求，對熱防護性測試的探究和改進(jìn)就進(jìn)***步加深。

目前市場(chǎng)上關(guān)于熱防護性測試的儀器種類(lèi)有很多，針對不同的行業(yè)有著(zhù)不同的測試需求及標準，總結如下幾類(lèi)常見(jiàn)的熱防護測試儀器類(lèi)型：

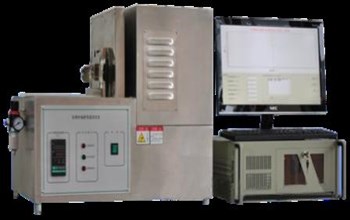

（***）耐接觸熱測試儀

耐接觸熱測試儀主要用于測試消防服，熱防護手套，或類(lèi)似消防熱防護材料抵抗高溫接觸熱的能力。通過(guò)測試材料在***定壓力下與***定溫度加熱體接觸時(shí)，記錄材料溫度升高10℃所用的時(shí)間，以此臨界時(shí)間判定材料抵抗高溫接觸熱的能力。耐接觸熱測試儀可快速準確得到材料的高溫接觸臨界時(shí)間，以此定量判定材料的抵抗高溫接觸熱的能力，從而指導熱防護材料的開(kāi)發(fā)與性能評估。

適用范圍：適用于消防服，熱防護手套以及相關(guān)材料的熱防護性能測試。

（二）熱輻射著(zhù)火性能測試儀

熱輻射著(zhù)火性能測試儀根據GB/T14523-2007的規定并利用TESTech錐形量熱儀的加熱錐技術(shù)結合GB/T14523的具體要求整合設計而成。設備主要包含輻射錐、點(diǎn)火系統、供氣系統、校驗系統、溫度控制系統等。

適用范圍：適用于建筑材料。

（三）熱輻射熔融滴落測試儀

根據法***建筑材料及鐵路車(chē)輛阻燃測試標準NF P92-505研制而成，同時(shí)滿(mǎn)足歐盟95/28/EC汽車(chē)內飾材料防火測試標準要求;試驗的原理為通過(guò)上置輻射熱源對試樣進(jìn)行30KW/m2熱輻射作用，從而可能引發(fā)釋放氣體的燃燒;試樣產(chǎn)生熔滴;纖維棉的燃燒。

（四）織物熱防護(輻射)性能測試儀

熱防護性能測試儀用于測定單層或多層的織物在高溫環(huán)境下防熱輻射性能。防熱輻射性能是阻燃產(chǎn)品的重要性能指標，準確的測定其防護性能，對于選擇材料、研究開(kāi)發(fā)新產(chǎn)品、改進(jìn)加工工藝有重要的指導意義。

方法1：樣品安裝在獨立框架，暴露于熱輻射源下***定時(shí)間。熱輻射的強度通過(guò)調整樣品和輻射源之間的距離控制。試驗后檢查樣品各個(gè)層次的視覺(jué)變化。

方法2：樣品固定在熱量計并暴露在熱輻射源下。分別測量量熱計溫度上升12℃和24℃所需要的時(shí)間。在這些數據的基礎上，通過(guò)傳遞和入射熱流密度的差異，計算熱通量率。冷卻系統由試驗機上的入水口和出水口提供連續的水流。

（五）SPT 防護服織物防熱性能測試儀(受金屬熔滴沖擊)

用于檢測材料暴露在熔融金屬情況下的防護性能。

鋼錐中的***個(gè)鋼棒在加熱爐中被加熱到600°C，加熱后的鋼錐放置于量熱計和樣品上部的裝置上，當觸發(fā)磁力開(kāi)關(guān)后，熔融的金屬滴落到樣品表面。其中，量熱計記錄起始溫度、***高溫度和溫度***大差值。需要注意的是量熱計在測試前后需要調至20°C。而軟件也會(huì )進(jìn)行控制、計算和標準化評估。

（六）防護服熱傳導測試儀

用于測量防護服及材料的接觸熱通量。

實(shí)驗前，加熱筒加熱到指定溫度，試樣安裝到量熱計上。量熱計以5 mm/s的速度向加熱筒移動(dòng)，并在接觸后，施加45N載荷。用量熱計測量10°C溫度上升時(shí)間閾值。加熱筒的溫度可從室溫調節到500°C。

（七）MMS 防護服金屬熔珠飛濺試驗儀

用于評價(jià)材料抵抗液態(tài)金屬飛濺性能。

測試過(guò)程中，適量的熔融金屬濺射到***定角度放置的樣品上。將***個(gè) PVC薄膜附在樣品背面與之接觸。通過(guò)記錄濺射過(guò)程后的PVC薄膜的變化來(lái)評價(jià)損壞情況。根據測試結果，使用更大或更小的金屬量進(jìn)行重復試驗，直至PVC薄膜損壞程度***小。帶感應線(xiàn)圈和高頻發(fā)生器的熔爐將金屬融熔。高性能光纖雙色高溫計用于溫度控制和測量濺射溫度。溫度控制器將溫度調整在700°C和1800°C之間。步進(jìn)電機控制傾斜速度和傾斜角度。冷卻裝置使用連接設備的進(jìn)口和出口的水流進(jìn)行冷卻。

（八）TPP對流熱源（明火）性能測試儀

將防護材料暴露在火焰上檢測通過(guò)的熱量，用于測定紡織品、消防用品及其他材料的防火性能。

水平固定的樣品暴露于沖擊熱流密度為80千瓦/米2的丙烷燃燒器火焰，用熱量計測量通過(guò)試樣的熱量。分別量熱器中上升12°C和24°C所需的時(shí)間。傳熱指數為三個(gè)試樣結果的平均值。該裝置由燃燒器、蓋板以及帶有試樣夾持器的熱量計組成。設備是由軟件控制的氣動(dòng)裝置進(jìn)行控制的。軟件包含了標準規定的計算和評估方法。此軟件還可控制丙烷氣體的輸送開(kāi)關(guān)。安全起見(jiàn)，燃燒器還配備了電子引火保險。在計算機WINDOWS平臺下可以控制整個(gè)試驗過(guò)程，包括校準、啟動(dòng)試驗、任意時(shí)間終止試驗以及更改軟件設置，試驗過(guò)程中溫度以圖表形式實(shí)時(shí)顯示;試驗結束后，可進(jìn)行數據分析，并保存試驗和打印報告。

（九）防護服抗熔融金屬濺沫沖擊性能測定儀

焊絲被燃燒器融化后，滴落到被垂直固定的樣品的***個(gè)點(diǎn)上，統計滴落的熔滴數量，直到樣品后面的溫度傳感器溫度上升到40°C。燃燒器由***個(gè)帶手動(dòng)調節閥的質(zhì)量流量表調整，可以控制焊絲的融化速度。
