普及下常規不銹鋼用于哪些氯離子環(huán)境不銹鋼材質(zhì)耐氯離子腐蝕標準可參照《火電廠(chǎng)循環(huán)水處理》***書(shū)明確約定：⑴、T304不銹鋼使用環(huán)境：氯離子含量為0-200mg/L⑵、T316不銹鋼使用環(huán)境：氯離子含量為＜1000mg/L⑶、T317不銹鋼使用環(huán)境：氯離子含量為＜5000mg/L按規范《GB 50235-2010 工業(yè)金屬管道工程施工規范》、《GB 50184-2011 工業(yè)金屬管道工程施工質(zhì)量驗收規范》規定，水中氯離子含量不得超過(guò)25mg/L（25ppm）。液壓試驗應符合下列規定：液壓試驗應使用潔凈水。當對不銹鋼、鎳及鎳合金管道，或對連有不銹鋼、鎳及鎳合金管道或設備的管道進(jìn)行試驗時(shí)，水中氯離子含量不得超過(guò)25mg/L（25ppm）。

2、不銹鋼、超***不銹鋼和鈦材所用氯離子環(huán)境下圖為不銹鋼、超***不銹鋼和鈦材所用氯離子環(huán)境。紅色為低ppm和低溫環(huán)境，選用常規不銹鋼304，綠色高溫和高ppm環(huán)境，先用純鈦TA1。從圖表可以看出，耐氯離子腐蝕有個(gè)簡(jiǎn)易的排列：304<316L<904L<254SMO<純鈦

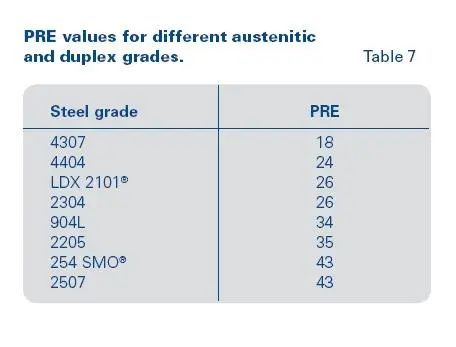

3、雙相鋼耐氯離子腐蝕怎么樣？有同學(xué)會(huì )問(wèn)，雙相鋼耐氯離子腐蝕怎樣？性能如何？下圖為PRE耐腐蝕當量值，耐點(diǎn)腐蝕指數 PRE (PittingResistance Equivalent) 數值反映的是材料的耐氯離子點(diǎn)腐蝕傾向。從下圖可以看出，雙相鋼2101、2304、2205、2507四個(gè)牌號耐腐蝕傾向均大于普通316L，有些材料和超***不銹鋼相當。如2507耐點(diǎn)腐蝕就媲美254SMO，2205與904L的耐氯離子點(diǎn)腐蝕腐蝕性能相當。代入上面第2部分，很清楚可以看到他們排在什么位置。

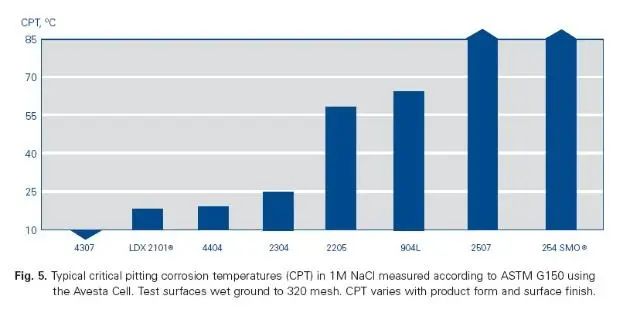

上面G150腐蝕試驗是奧托昆普發(fā)明的電化學(xué)臨界點(diǎn)蝕溫度的標準試驗方法，臨界點(diǎn)腐蝕溫度如上：可以看出，G150結果與PRE數值結果類(lèi)同。

4、超***不銹鋼254SMO與316L耐氯離子腐蝕

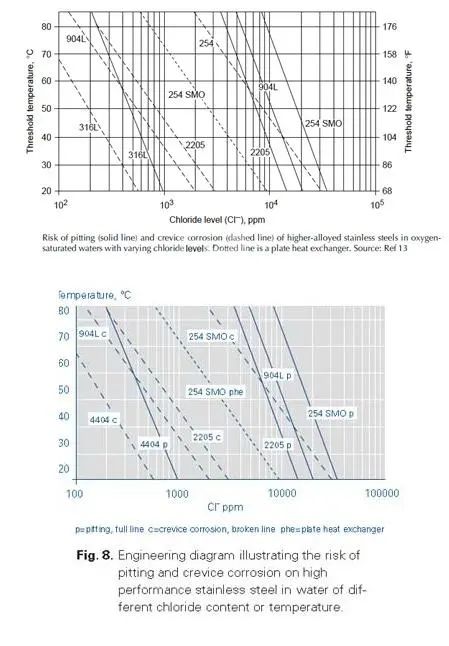

上面黑白圖和藍色圖***樣，是來(lái)自?shī)W托昆普不同年份和版本的圖示，可以看出：316L耐氯離子點(diǎn)腐蝕性能遠低于254SMO，耐縫隙腐蝕結果同樣。如60度溫度時(shí)候，316L僅耐200ppm不到，904L耐8500ppm，254SMO耐15000ppm氯離子。數值大***可以按圖索驥。

5、FGD脫硫氯離子+氟離子腐蝕選材（55~70度）

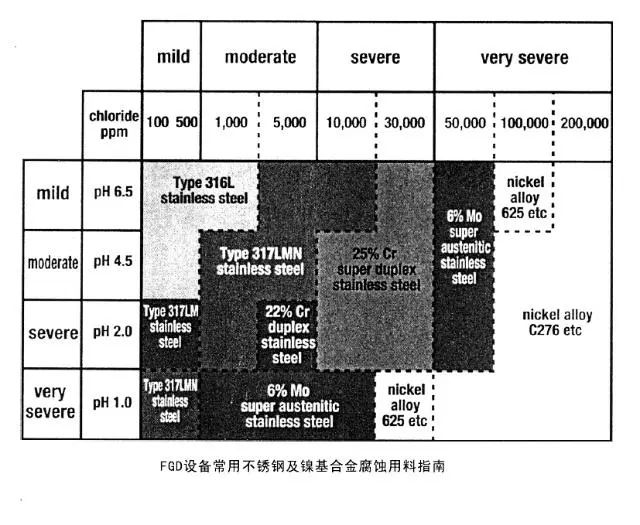

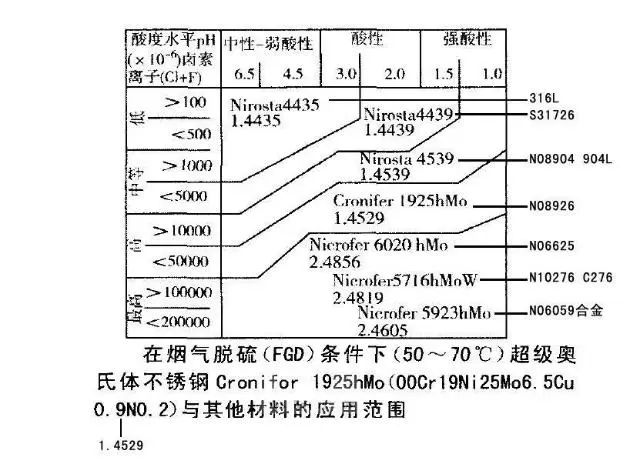

以上兩圖年代不同，結果類(lèi)似，上圖是奧托昆普結果，下圖為德***VDM公司。圖示收集了從0~20萬(wàn)ppm氯離子+氟離子腐蝕工況（大部分是氯離子）的選材區間，是不可多得的氯離子選材參考。

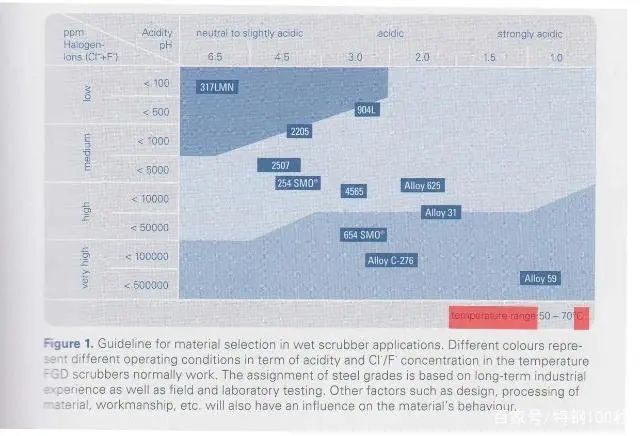

下圖更直觀(guān)，50~70度溫度下，按照酸堿性和氯離子濃度直接找到對應材料即可。

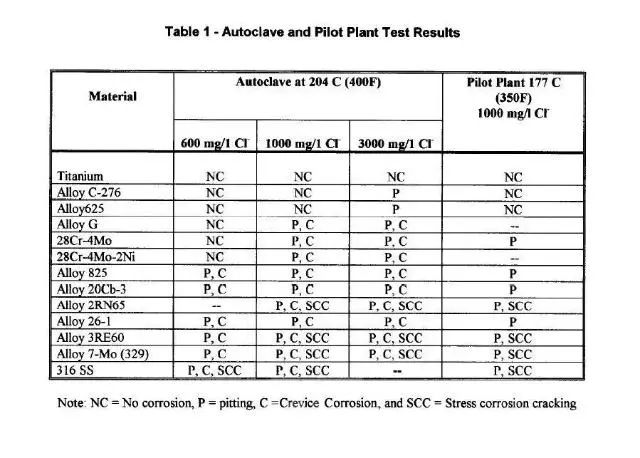

6、鈦系列金屬耐氯離子腐蝕如何？

注：文章來(lái)源于網(wǎng)絡(luò )，如有侵權，請聯(lián)系刪除
