掃頻儀與頻譜儀區別

在電子測量領域，掃頻儀和頻譜儀是兩種重要的測試工具，廣泛應用于通信、無線電、信號分析等多個領域。雖然這兩種設備都用于頻率分析，但它們的工作原理、應用場景以及測量方式有所不同。本文將詳細介紹掃頻儀與頻譜儀的主要區別，幫助大***更好地理解這兩種儀器，并根據需求選擇合適的測試工具。

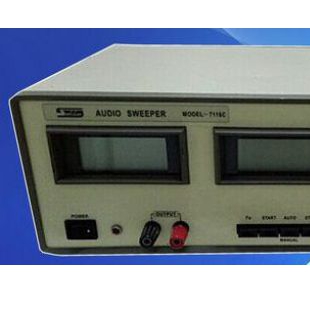

掃頻儀的工作原理與特點

掃頻儀，又稱為頻率響應分析儀，是***種通過在頻率范圍內掃描信號源來測量輸出信號的設備。它的核心功能是分析信號的幅度與頻率關系。掃頻儀通過逐步改變頻率，對被測信號進行掃描并記錄下來。這使得掃頻儀在進行系統測試時，能夠獲得信號在不同頻率下的表現，尤其適用于測試系統的頻率響應。

掃頻儀的應用非常廣泛，常見于音頻設備、濾波器、放大器等頻率特性分析。它的優勢在于可以提供的頻率響應曲線，幫助用戶評估系統的頻率特性。

頻譜儀的工作原理與特點

頻譜儀是***種用于分析信號在頻域中的分布情況的儀器。它的主要作用是顯示信號在各個頻率成分的強度，幫助用戶分析信號的頻譜特性。與掃頻儀不同，頻譜儀采用瞬時采樣和FFT（快速傅里葉變換）等技術，在顯示上能夠快速展示信號的頻譜分布，適合實時觀察信號的頻率組成。

頻譜儀的應用范圍廣泛，尤其在無線通信、廣播電視、雷達探測等領域中，它能夠幫助工程師地分析信號的頻率特性，識別干擾信號、查看信號功率分布，甚至判斷系統的健康狀態。

掃頻儀與頻譜儀的區別

1. 工作原理 掃頻儀通過逐步掃描頻率范圍，并記錄輸出信號的幅度，從而獲得頻率響應。頻譜儀則是通過FFT等技術實時計算信號的頻譜，并顯示各個頻率分量的強度。

2. 應用場景 掃頻儀主要用于測量系統的頻率響應，如濾波器、放大器等設備的頻率特性分析。頻譜儀則用于實時監測和分析信號的頻譜，常見于無線通信、信號干擾監測等場景。

3. 信號顯示方式 掃頻儀通過掃描頻率并輸出頻率響應曲線，顯示信號在不同頻率下的幅度。頻譜儀則直接顯示頻譜圖，展示各個頻率成分的功率分布，適合實時頻域分析。

4. 精度與實時性 掃頻儀通常能夠提供高精度的頻率響應測量，適合靜態測量。而頻譜儀具有較高的實時性，能夠進行快速的頻譜分析，適合動態信號監測。

總結

掃頻儀和頻譜儀雖然都是頻率分析的工具，但它們的工作原理、應用領域和性能特點有所不同。掃頻儀適合用于頻率響應測量，尤其在測試系統特性時表現優異，而頻譜儀則更多用于實時頻譜監測，幫助分析信號的頻域特性。根據具體的測量需求，選擇合適的儀器將幫助提高工作效率并獲得準確的測試結果。
