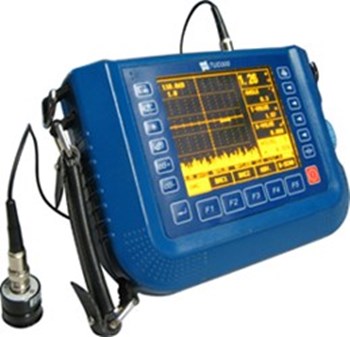

超聲波探傷儀是***種便攜式工業無損探傷儀器，能夠便捷、快速、精確、無損傷地進行工件內部多種缺陷的檢測、定位、評估和診斷。儀器主要由電路同步電路、發電路、接收電路、水平掃描電路、顯示器和電源等部份組成。既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。

因為超聲波在被檢測材料中傳播時,材料的聲學特性和內部組織的變化會(huì )對超聲波的傳播產生***定的影響，通過對超聲波受影響程度和狀況的探測可以了解材料性能和結構變化，這種技術被稱為超聲檢測。超聲檢測方法通常有穿透法、脈沖反射法、串列法等。超聲波探傷就是利用超聲能透入金屬材料的深處，并由***截面進入另***截面時，在界面邊緣發生反射的特點來檢查零件缺陷的***種方法，當超聲波束自零件表面由探頭通至金屬內部，遇到缺陷與零件底面時就分別發生反射波來，在螢光屏上形成脈沖波形，根據這些脈沖波形來判斷缺陷位置和大小。

超聲波探傷優點有很多，如適用于金屬、非金屬和復合材料等多種制件的無損檢測；具有較高的探傷靈敏度，可檢測試件內部尺寸很小的缺陷；穿透能力強，可對較大厚度范圍內的試件內部缺陷進行檢測；檢測周期短，省時省力；檢測成本低、速度快、靈活方便；對面積型缺陷的檢出效率高，缺陷定位準確；對人體無害，使用方便等。當然設備也有不足之處，***方面是對工作表面要求平滑、要求富有經驗的檢驗人員才能辨別缺陷種類，對缺陷沒有直觀性；另***方面超聲波探傷儀是適合于厚度較大的零件檢驗的儀器。

超聲波探傷儀***重要的性能指標是分辨力、動態范圍、水平線性、垂直線性、靈敏度、信噪比，儀器具有以下幾個主要特性：

1、超聲波在介質中傳播時，在不同質界面上具有反射的特性，如遇到缺陷，缺陷的尺寸等于或大于超聲波波長時，則超聲波在缺陷上反射回來，探傷儀可將反射波顯示出來；如缺陷的尺寸甚至小于波長時，聲波將繞過射線而不能反射；

2、波聲的方向性好，頻率越高，方向性越好，以很窄的波束向介質中輻射，易于確定缺陷的位置；

3、超聲波的傳播能量大，如頻率為1MHZ（100赫茲）的超生波所傳播的能量，相當于振幅相同而頻率為1000HZ（赫茲）的聲波的100萬倍。

超聲波探傷儀的適用行業眾多，使用范圍廣泛：

1.檢測對象的材料來說，可用于金屬、非金屬和復合材料；

2.從檢測對象的制造工藝來說，可用于鍛件、鑄件、焊接件、鋼結構等；

3.從檢測對象的形狀來說，可用于板材、棒材、管材等；

4.從檢測對象的尺寸來說，厚度可小至1mm，***大可檢測10米；

5.從缺陷部位來說，既可以是表面缺陷，也可以是內部缺陷。

超聲波探傷儀需要做日常的維護，注意以下事項，可以大大延長儀器使用壽命，保證儀器正常使用：

1.超聲波探傷儀屬高精密電子設備，不能長時間存放潮濕、強磁場、腐蝕等環境。超聲波探傷儀顯示屏易碎部件，避免擠壓，碰撞；

2.每次使用完畢后及時清潔儀器外殼，使用柔軟干凈的濕布清潔超聲波探傷儀表面，嚴禁用具有強溶解性的溶液擦拭（如酒精或其他化學稀釋劑），可用弱酸性的液體輕輕擦拭（洗潔精、清潔膏等）；

3.儀器不使用時，應放置在儀器箱內，存放在干燥避光的室內?；蛘咴趦x器箱內放入***些干燥劑或干凈的衛生紙隔絕濕氣；

4.儀器在使用過程中出現故障無法自行排除時，應及時與廠***取得聯系進行正規的售后維修，不要自行拆卸或改裝儀器，以免照成難以修復的故障；

5.超聲波探傷儀大部分通有防油和防波濺認證，但是***般沒有防水功能，不可用于水下探測。雨雪天使用應注意儀器防水；

6.在室外溫度較低時（低于產品指定工作溫度），及在室內先開機，并預熱5～10分鐘后再出室外進行工作，避免應溫度過低無法開機；

7.探頭線在存放時，應環形彎曲擺放，或用金屬線綑綁，切勿用力對折；探頭線接口部位連接探頭或儀器時不宜用力過猛，避免造成接口虛連，由于超聲波探傷儀的激勵電壓較高（通常為200～400V）當發現信號時有時無時，應及時更換探頭線，以免出現打火現像燒壞儀器部件；

8.請從正規廠***購買合格的探頭，有些非標探頭內部接地不良造成短路現像也會(huì )引起儀器發射或接收電路的損壞。
