近紅外顯微鏡在半導體行業的穿透觀察能力及應用對比分析以卡斯圖MIR400為例
隨著半導體器件特征尺寸持續微縮和三維堆疊結構的廣泛應用，傳統檢測技術面臨顯著挑戰。近紅外顯微鏡（NIR Microscopy）作為***種無損檢測技術，憑借其穿透成像特性，在半導體領域獲得日益廣泛的應用。本文系統闡述近紅外顯微鏡的工作原理與穿透觀測能力，并與X射線檢測、超聲掃描顯微鏡（SAM）進行綜合對比，為半導體行業質量控制和失效分析提供技術參考。

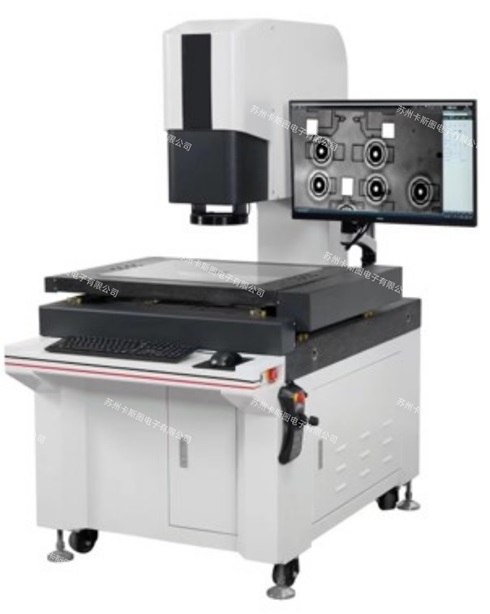

卡斯圖MIR400
***、近紅外顯微鏡的穿透觀測能力——以卡斯圖MIR400為例
1. 工作原理
MIR400采用700-2500nm波段近紅外光作為光源，具有以下技術特性：
- 硅材料穿透性：1100nm以上波段可穿透硅基材料（硅晶圓穿透厚度達700μm）
- 分辨率優勢：介于光學顯微鏡與X射線檢測之間（0.5-1μm***）
- 安全性：非電離輻射，無樣品損傷風險
2. 穿透觀測特性
多層結構可視化：
- 清晰呈現芯片內部金屬互連層、硅通孔（TSV）及焊點結構
- 支持3D堆疊芯片的逐層非破壞性檢測
動態監測能力：
- 實時觀測器件工作狀態下的內部動態現象
- 捕捉電流分布異常、熱點形成等失效過程
三維重構技術：
- 基于焦點堆棧算法實現三維成像
- 無需物理切片即可獲取內部結構空間信息
材料鑒別功能：
- 通過特征光譜區分硅、金屬、介質等材料
3. 典型應用場景
- 3D IC/TSV結構質量檢測
- 倒裝芯片焊點完整性評估
- 晶圓***封裝（WLP）缺陷篩查
- 短路/斷路故障定位
- 器件熱分布特性分析
二、三種檢測技術的對比分析
1. 技術原理比較
特性 | 近紅外顯微鏡（MIR400） | X-ray檢測 | 超聲波顯微鏡(SAM) |
探測原理 | 近紅外光反射/透射 | X射線透射 | 高頻超聲波反射 |
分辨率 | 亞微米***(取決于波長) | 納米到微米*** | 微米*** |
穿透深度 | 硅材料可達700μm | 無限制 | 取決于材料，通常幾毫米 |
成像維度 | 2D/3D | 2D/3D | 2D/3D |
樣品準備 | 無需特殊準備 | 無需特殊準備 | 需要耦合介質(通常為水) |
2. 性能參數對比
參數 | 近紅外顯微鏡 | X-ray檢測 | 超聲波顯微鏡(SAM) |
空間分辨率 | 0.5-1μm | 0.05-1μm | 5-50μm |
檢測速度 | 快(實時觀測可能) | 中等(CT掃描耗時) | 慢(逐點掃描) |
材料區分能力 | 中等 | 弱 | 強(基于聲阻抗) |
缺陷檢測類型 | 表面/近表面缺陷 | 體積缺陷 | 界面缺陷 |
對樣品損傷 | 無 | 可能(電離輻射) | 無 |
成本 | 中等 | 高 | 中等到高 |
3. 技術優勢與局限
近紅外顯微鏡
? 優勢：
- 硅基材料專屬穿透能力
- 支持動態觀測的技術
- 設備集成度高，運維成本低
? 局限：
- 對非硅材料穿透能力有限
- 深層缺陷檢出率低于X射線
X射線檢測
? 優勢：
- 全材料通用穿透能力
- 納米***超高分辨率
? 局限：
- 設備投資高昂（超千萬元***）
- 存在輻射管理要求
超聲掃描顯微鏡
? 優勢：
- 界面缺陷檢測靈敏度高
- 可量化材料機械性能
? 局限：
- 需水浸耦合影響部分樣品
- 微米***分辨率限制
三、半導體行業應用選型指南
優先選擇近紅外顯微鏡的場景
- 硅基器件內部結構快速檢測
- 3D IC/TSV工藝開發與質控
- 動態失效機理研究
- 輻射明顯樣品（如生物芯片）
優先選擇X射線的場景
- 2.5D/3D封裝全三維結構解析
- 納米***缺陷準確確表征
- 非硅材料（如化合物半導體）檢測
優先選擇SAM的場景
- 封裝界面分層分析
- 材料彈性模量測量
- 塑封器件內部空洞檢測
四、技術發展趨勢
1. 多模態融合：NIR+X射線+SAM聯用系統開發
2. 分辨率突破：近紅外超分辨光學技術應用
3. 智能分析：基于深度學習的缺陷自動分類
4. 系統集成：與電性測試、熱成像聯機檢測
5. 高速成像：毫秒***動態捕捉技術
（更多技術參數請參見本站MIR系列產品技術文檔）
結論
近紅外顯微鏡在半導體檢測領域建立了應用生態，與X射線、SAM技術形成優勢互補。隨著異構集成技術的發展，MIR400等近紅外系統將通過持續的技術迭代，在半導體制造與封裝檢測中發揮更核心的作用。建議用戶根據實際檢測需求（分辨率/穿透深度/材料類型）選擇技術方案，必要時采用多技術協同檢測策略以實現分析效果。
