測角儀（goniometer） 通指量度角度大小的裝置，又稱測角器、測角計、角度計、量角儀等?，F指波長色散X射線熒光光譜中的測角系統。它以轉臂傳動機構進行角度測量。它主要用于玻璃平板和各種棱鏡的光學平行差，或棱鏡角度與標準角的偏差，同時還可以用來測量各種安裝基面之間的角度誤差。

例如：測量平行平面，玻璃的平行差，楔形玻璃的楔形角，直角棱鏡及各種棱鏡的光學平行差。因此，在光學冷加工車間、光學實驗室、光學儀器的裝配、檢測、計量室等方面得到了廣泛的應用。

測角儀又分為接觸測角儀，晶體學測角儀，那么這兩者之間到底有什么差異呢？讓我們***起來看看。

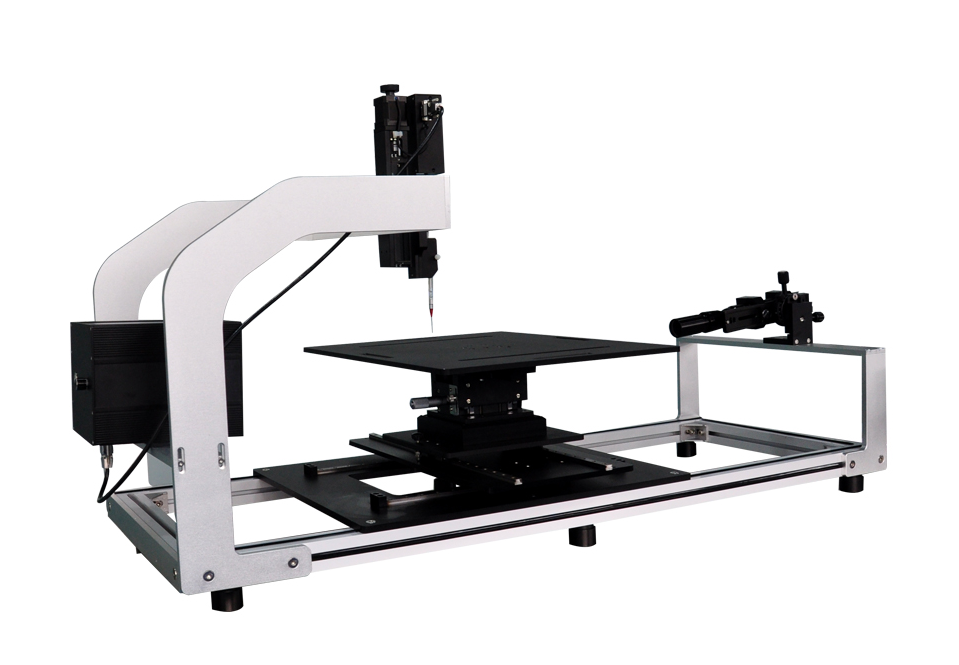

接觸角測量?jì)x

接觸角測量?jì)x由美***海軍研究實驗室（United States Naval Research Laboratory）的威廉·濟斯曼（William Zisman）博士發明，由萊姆-哈特公司（ramé-hart instrument co.）于1960年代試制成功。人們不僅可以生產基于濟斯曼博士設計思想的手動接觸角儀，還開發出了各種利用攝像機和軟件控制的全自動測角儀，測量領域也不僅局限于測量液體接觸角和表面能，還括展到表面張力的懸滴法（pendant drop）和躺滴法（sessile drop）測量等等其他技術中。手動接觸角儀需要操作員從顯微鏡目鏡中觀察測量。新***代測角儀則可利用攝像機和計算機軟件自動獲取和分析液滴形狀。這將極大方便人們的生活和專業學習。

晶體測角儀

晶體測角儀（goniometer）是測量晶體面角以研究晶體幾何形狀的儀器。常用的有接觸測角儀和反射測角儀。***普通的接觸測角儀（contact goniometer）相當于量角器加***小尺，適用于較大晶體的測量，精度較低，只達12°。反射測角儀有單圈反射測角儀和雙圈反射測角儀兩種。

單圈反射測角儀（one circle reflection goniometer）主要由水平圈、光管、視物管（望遠鏡）和掣晶臺四部分組成。根據晶面對光線反射的性質，利用光學系統進行測量，精度較高，可達1′，適用于測量粒徑約數毫米而且晶面平整光滑的小晶體。

雙圈反射測角儀（two circle reflection goniometer）比單圈反射測角儀多***個直立圈，使晶體可繞互相垂直的兩個軸任意轉動，大大簡化了測量手續，是晶體測量的主要儀器。用接觸測角儀或單圈反射測角儀測得的是每?jì)蓚€(gè)晶面法線間的夾角值，即面角值。而由雙圈反射測角儀測得的則是每***個晶面的***組球面坐標值——方位角和極距角值，前者相當于地球上的經度，而后者則相當于緯度。

了解了測角儀的種類過后，我們也羅列了***些關于如何校準測角儀的步驟：

1.清洗正多面棱體，并對棱鏡及棱體恒溫。

2.調整儀器使儀器處于正常工作狀態下，并檢查外觀，儀器應能平穩的工作，讀數裝置視場亮度應均勻。開關按扭應可靠的工作。金屬度盤刻度方向及示值應***致。

3.用自準儀檢查工作臺的工作面的直線度和平面度。

4.用心軸、測微表檢定工作臺的平行度和頂尖的斜向圓跳動。

1. 示值誤差檢定：選用標準正多面棱體和自準直儀做標準，將棱體借助心軸固定在分度頭上，儀器度盤位于0°位置，調整多面棱體，使其0°工作面與自準直儀照準，在分度頭讀數裝置中讀數，然后轉動分度頭，使度盤分別為30°…60°…330°位置，每個測回的示值用***大與***小之差來確定。
