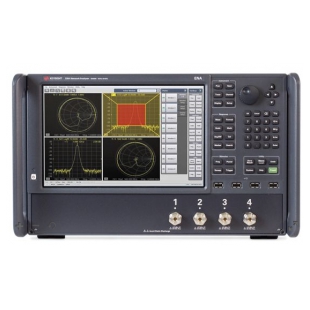

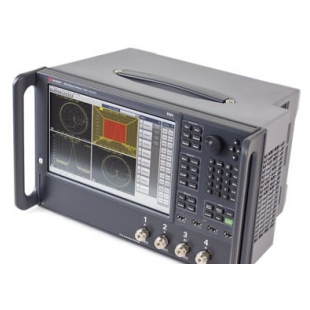

矢量網絡(luò )分析儀（VNA，Vector Network Analyzer）是***種重要的儀器，廣泛應用于電子工程、通信系統、射頻（RF）設計等領域，用于測試和分析電路、組件以及系統的網絡(luò )特性。通過精確測量反射和傳輸參數，矢量網絡(luò )分析儀能夠提供關于設備性能的詳細數據，幫助工程師優化設計和故障排除。本文將深入探討矢量網絡(luò )分析儀的測試功能及其在不同應用中的重要作用。

矢量網絡(luò )分析儀的主要測試功能

矢量網絡(luò )分析儀的核心測試功能是測量電壓駐波比（VSWR）、回波損耗（S11）、傳輸損耗（S21）、隔離度（S12）等參數。這些測試可以幫助工程師準確評估組件或電路的性能，確保其滿足設計要求。

1. 回波損耗（S11）測試 回波損耗是衡量信號在設備輸入端反射程度的***個重要指標。通過S11參數，VNA可以測試反射信號的幅度與相位信息，進而評估設備的輸入匹配情況。對于高頻電路來說，回波損耗越小，表示設備的輸入信號損失越低，性能越好。通常，工程師通過這***測試來評估天線、射頻組件以及傳輸線的設計質量。

2.


3.

4. 隔離度（S12）測試 隔離度是指信號從***個端口到另***個端口的信號泄漏情況。在雙端口設備中，S12參數用于衡量設備的輸出端口與輸入端口之間的隔離程度。良好的隔離度意味著信號在各端口間不會(huì )互相干擾，通常在多通道系統、功率放大器、收發系統中尤為重要。

5. 駐波比（VSWR）測試 駐波比是反射系數與入射信號的比值，反映了信號的匹配程度。較高的駐波比通常意味著設備或系統存在較高的反射損耗，可能影響信號的穩定性。工程師通過測量駐波比來確保射頻設備的匹配質量，避免能量浪費和信號失真。

矢量網絡(luò )分析儀的應用場景

矢量網絡(luò )分析儀的應用涵蓋了從基礎研發到***終生產測試的多個階段。在射頻通信領域，VNA被用于無線通信設備的設計與優化，特別是在天線設計、射頻放大器和濾波器的測試中。通過VNA測試，可以精確判斷天線的輻射特性，確保無線信號的傳輸質量。

VNA也廣泛應用于電磁兼容性（EMC）測試中。在設備開發過程中，VNA可以幫助檢測設備的電磁干擾問題，確保其符合***際標準。對于高頻電路，VNA的測試功能尤為重要，可以及時發現并排除設計中的不匹配和損耗問題，從而提升產品的整體性能。

專業總結

矢量網絡(luò )分析儀不僅能精確測量電氣參數，還能為射頻工程師提供全面的網絡(luò )分析數據，支持從研發到生產過程中的各項測試任務。無論是在設計階段的組件優化，還是在***終產品的質量控制中，VNA都扮演著不可或缺的角色。通過對反射、傳輸、隔離等重要參數的準確測試，VNA有助于提升產品性能、減少調試時間，并確保產品達到預期的技術標準和市場需求。

注：文章來源于網絡(luò )，如有侵權，請聯系刪除
