產品介紹

    目前常規的方法是通過電滯回線計算高壓下電介質的能量密度，測試時，樣品的電荷是放回到高壓源上，而不是釋放到負載上，通過電滯回線測得的儲能密度***般會(huì )大于樣品實際釋放的能量密度，無法正確評估電介質材料的正常放電性能。華測Huace-DCS10KV儲能電介質充放電系統采用專門設計的電容放電電路來測量。

產品優勢

1. 擴展性強-可外接高壓放大器或高壓直流電源

2. 適用多種樣品測試-定制載樣平臺，可適用于陶瓷和薄膜樣品測試

3. 可作為信號源-可以作為***個信號源，產生任意波形

4. 疲勞測試-可以進行疲勞測試

5. 寄生電容小，動作時間短-本系統采用特殊高壓開關，通過單刀 雙擲控制充電和放電過程，開關可以承受10kV高壓，寄生電容小，動作時間短

6. 電流電壓-電壓10kV，電流5mA

7. 放電電流高-通過電流探頭檢測放電電流，可達100A

8. 數據采集-通過示波器采集數據，并能直接計算儲能密度

9. 變溫測試-可以進行變溫測試，RT~250℃

10. 可用作極化材料-可用于極化材料之用

11. 兩種測試模式-實現欠阻尼和過阻尼兩種測試模式，欠阻尼測試時，放電回路短路，不使用電阻負載，過阻尼測試時，使用較大的高精度無感電阻作為放電負載

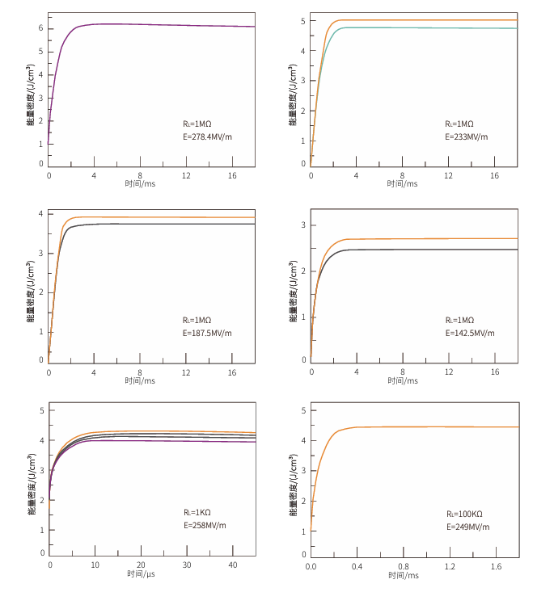

儲能電介電放電行為

P(VDF-TrFE-CFE)三元共聚物(63/37/7.5)作為示例材料,放電結果試驗圖

產品參數

1. 電流探頭帶寬：120MHz

2. 峰值電流：0-100A，150 A(多種電流可監測）

3. 電流采集精度：1mA

4. 高壓源模塊：3kV，5kV， 10kV，15kV多可選（電流：0-5mA）

5. 開關適用：100萬次，耐壓15kV

6. 溫控范圍：0-200℃

7. 溫度穩定性和精度：0.1℃

8. 測試樣品：薄膜，厚膜，陶瓷，玻璃等

9. 其他：可以配合各種極化設備進行多種壓電材料和介電材料的測試

應用領域

主要用于研究介電儲能材料高電壓放電性能。應用領域包括介電儲能材料研究、?高電壓放電性能評估、?電滯回線測量、?能量密度計算、?樣品放電性能測試、?材料放電性能評估、?負載能量釋放研究以及儲能材料應用研究。?
