如何使用微逆變器、功率優化器提高光伏系統發電效率？

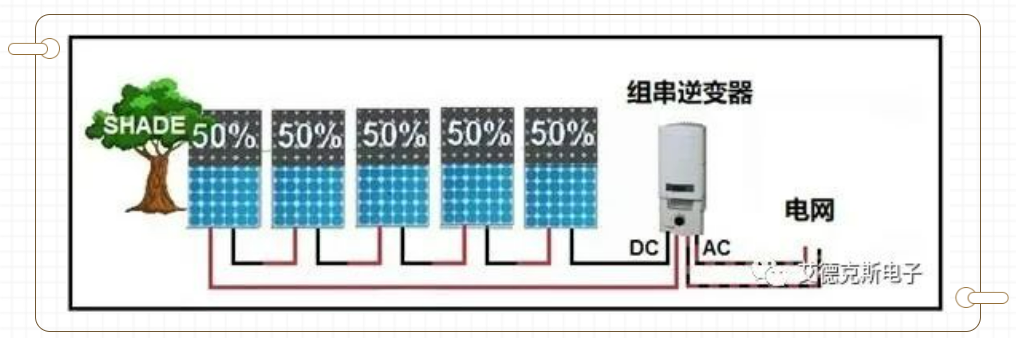

太陽能發電系統依賴太陽能電池板進行發電，然而逆變器就是將此直流電能轉變?yōu)榭梢允褂玫慕涣麟?。傳統的發電方式是將太陽能板直接串聯起來，然后接在組串逆變器上，接入電網供其他設備使用。在這種情況下，任何***塊太陽能板因為陰影或其他問題導致發電效率下降會(huì )導致系統的整體發電效率下降，如圖所示。而且，單板的遠程監控也很難實現。因此，此方式正逐漸被更優的方案替代。

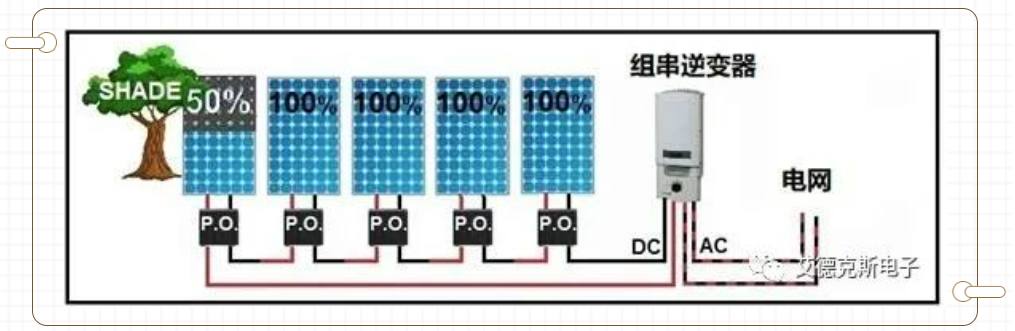

使用功率優化器可以允許單個太陽能板獨立工作，將遮罩陰影等影響降低到，如下圖所示，功率優化器(P.O.)可以遠程監控每***塊太陽能板的發電情況，在緊急情況下快速關斷，防止火情。但整個系統還是需要逆變器將直流電轉換成交流電進入電網。

ITECH/艾德克斯測試方案

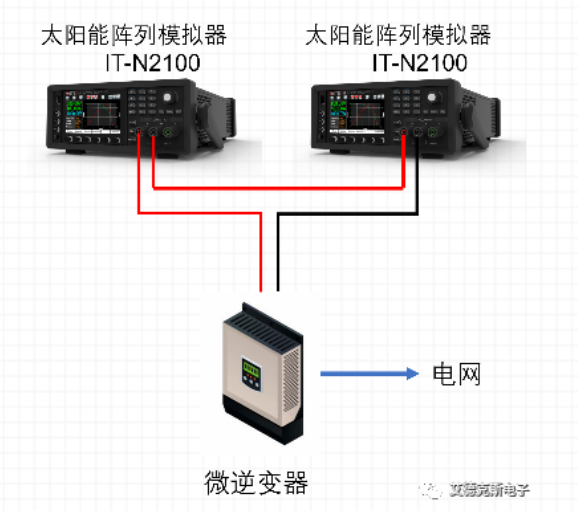

為了驗證這些情況，我們用兩臺艾德克斯太陽能陣列模擬器IT-N2121模擬兩塊太陽能電池板串聯，當兩臺配置相同時，微逆變器的轉換效率可達99.9%。當兩臺配置不同時，即模擬有***塊太陽能板被陰影遮蓋時，微逆變器的轉換效率會(huì )下降。

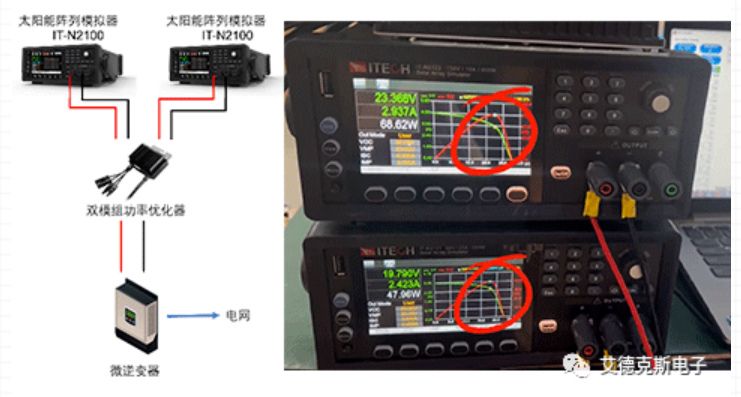

為了驗證功率優化器的對整體發電效率的提升，我們將不同配置的兩臺IT-N2100分別接功率優化器，串聯后接微逆變器，發現系統效率又提升至99.8%，可見功率優化器的使用可以明顯提升系統整體發電效率。通過實驗，可以看到IT-N2100在模擬太陽能電池陣列時，追蹤速度可完美匹配具有快速MPPT算法的微逆變器。
